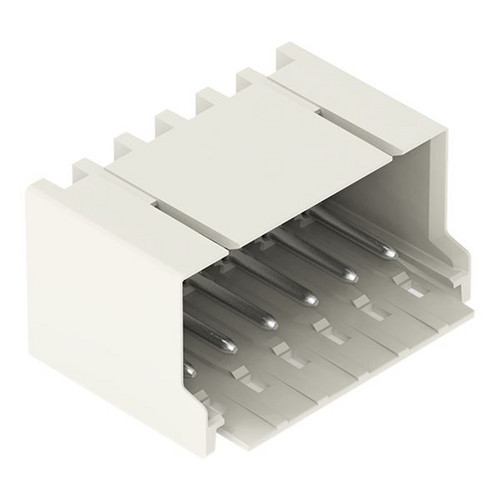

Artikelbild
Abbildung ähnlich
WAGO

01471859
WAGO 2091-1426/200-000 THR-STIFTL. M.ABGW.LÖT

2091-1426/200-000 4050821396253 2091-1426/200-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

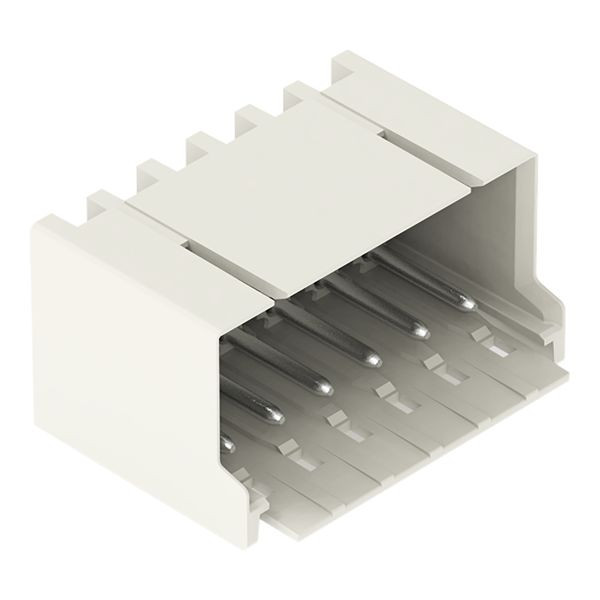

THR-Stiftleiste; Lötstift Ø 1,0 mm; abgewinkelt; Rastermaß 3,5 mm; 6-polig; lichtgrau

Stiftleiste Serie 2091, lichtgrau

Die Stiftleiste (Artikelnummer 2091-1426/200-000) ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Die Abmessungen sind in Breite x Höhe x Tiefe (23 x 14,8 x 17,5) mm. Die Kontaktoberfläche besteht aus Zinn. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

Merkmale

Polzahl 6
Gehäusefarbe sonstige
Verpackungseinheit 100
Gewicht 2,12
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 160 V
Kontaktausführung Stift
Betriebstemperatur -60 - 100 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Lötanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1 mm
Länge des Pins 3.6 mm
Rastermaß der Anschlüsse 3.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung ohne
Geeignet für Leiterplattendicke 2 mm
Rastermaß der Kontakte 3.5 mm
Steckverbinderausführung freier Steckverbinder
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 10 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung Male header with angled solder pins 6-pole Pin spacing 3.5 mm / 0.138 in light gray
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
