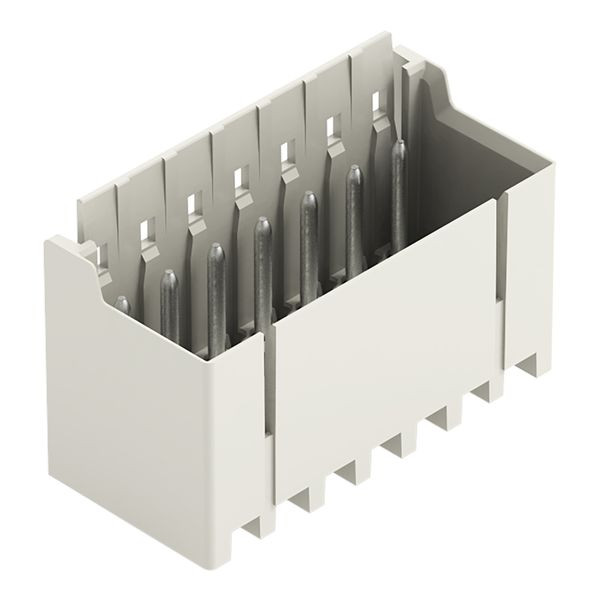

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung
THR-Stiftleiste; Lötstift Ø 1,0 mm; gerade; Rastermaß 3,5 mm; 7-polig; lichtgrau
Stiftleiste Serie 2091, lichtgrau
Die Stiftleiste hat die Artikelnummer 2091-1407/200-000 und verspricht eine reibungslose Elektroinstallation. Setzen Sie beim Design-In Ihres Gerätes auf zuverlässige Sicherheit: Mit Leiterplatten-Steckverbindern haben Sie diverse Verwendungsmöglichkeiten. Die Abmessungen betragen in Breite x Höhe x Tiefe (26,5 x 19,9 x 12,4) mm.Fehlerfreie und schnelle Montage dank Stiftleiste Serie 2091
Die Oberfläche der Kontakte besteht aus Zinn. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder doppelt nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.- doppelte Nutzung der Kontaktkraft einer einzigen Cr-Ni-Stahlfeder
- Für jede Verdrahtungsaufgabe die richtige Klemme
- Rastermaß: 3,5 mm
- sichere und schnelle Montage
- Polzahl: 7
Merkmale
| Polzahl | 7 |
| Gehäusefarbe | grau |
| Verpackungseinheit | 100 |
| Gewicht | 2,4 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Bemessungsspannung | 160 V |
| Kontaktausführung | Stift |
| Betriebstemperatur | -60 - 100 °C |
| Befestigungsart | löten |
| Bemessungsstoßspannung | 2.5 kV |
| Ausführung des elektrischen Anschlusses | Lötanschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Durchmesser des Anschlusspins | 1 mm |
| Länge des Pins | 3.6 mm |
| Rastermaß der Anschlüsse | 3.5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Art der Banderolierung | ohne |
| Geeignet für Leiterplattendicke | 2 mm |
| Rastermaß der Kontakte | 3.5 mm |
| Steckverbinderausführung | freier Steckverbinder |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Kontakt | 90° (vertikal nach oben) |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsstrom In | 10 A |
| Verbindungsart | flexibler Leiterplattenverbinder |
| Kurzbeschreibung | THR-Stiftleiste, Lötstift Ø 1,0 mm, gerade, lichtgrau |
| eClass 11.0 - Klasse | 27460201 |
| UNSPSC 14.0801 - Klasse | 39121400 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
