WAGO 2091-1177 1-Leiter-THT-Federleiste

2091-1177 4055143428637 2091-1177
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

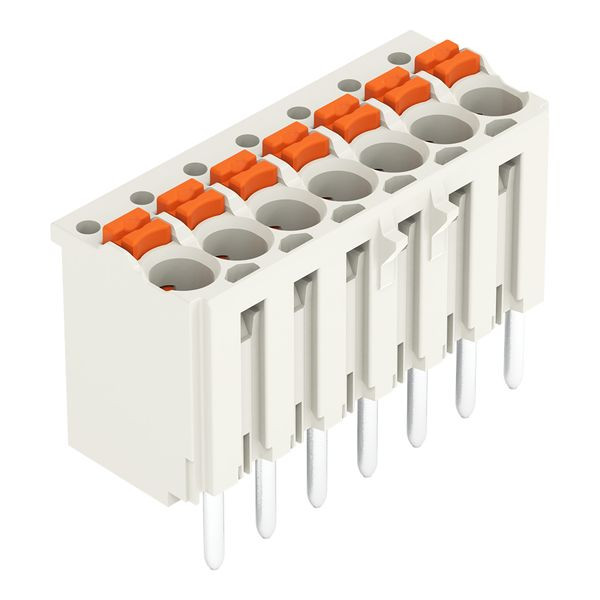

1-Leiter-THT-Federleiste; gerade; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 7-polig; Lötstift Ø 1,0 mm; 1,50 mm²; lichtgrau

Federleiste/Buchse Serie 2091 mit Rastermaß 3,5 mm

Bei dieser Federleiste/Buchse mit der Artikelnummer 2091-1177 ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Setzen Sie beim Design-In Ihres Gerätes auf bewährte Sicherheit: Mit Leiterplatten-Steckverbindern erhalten Sie diverse Verwendungsmöglichkeiten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 8 bis 9 mm  nötig. Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (24,5 x 14 x 11,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 1,5 mm² geeignet.

Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®

Die Kontaktoberfläche ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Drücker. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt – sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Die Verlötung des Leiterplatten-Steckverbinders erfolgt mittels THT. Der Leiter wird zur Oberfläche im 90 °-Winkel eingeführt.
  • Sichere Verlötung dank THT
  • Kompaktes Steckverbindersystem mit innovativem Design
  • Rastermaß: 3,5 mm
  • Betätigung über Drücker
  • Kompakte Baugrößen

Merkmale

Polzahl 7
Gehäusefarbe grau
Verpackungseinheit 100
Gewicht 4,2
Gewichtseinheit G
Gewichtbezugsmenge 1
Bemessungsspannung 160 V
Kontaktausführung Stift
Betriebstemperatur -60 - 100 °C
Befestigungsart löten
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses Lötanschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Durchmesser des Anschlusspins 1 mm
Länge des Pins 3.6 mm
Rastermaß der Anschlüsse 3.5 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung ohne
Geeignet für Leiterplattendicke 2 mm
Rastermaß der Kontakte 3.5 mm
Steckverbinderausführung freier Steckverbinder
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Kontakt 90° (vertikal nach oben)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 10 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung 1-Leiter-THT-Federleiste, gerade, Drücker, lichtgrau
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
