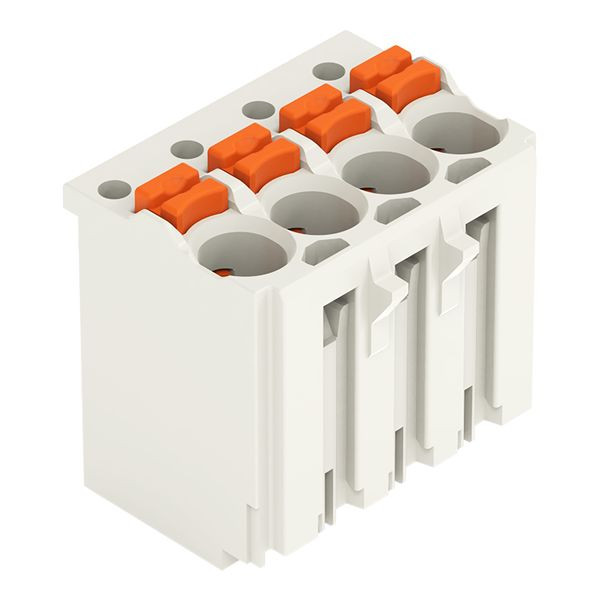

Abbildung ähnlich
WAGO

01471626
WAGO 2091-1124 FEDERLeis. CCS 3,5MM 4-P

2091-1124 4050821160779 2091-1124
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

200 ST Menge übernehmen
6.000 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 200 ST
Bestellschritt 200 ST

Beschreibung

1-Leiter-Federleiste; Drücker; Push-in CAGE CLAMP®; 1,5 mm²; Rastermaß 3,5 mm; 4-polig; 1,50 mm²; lichtgrau

Federleiste/Buchse Serie 2091 mit Rastermaß 3,5 mm

Die Federleiste/Buchse hat die Artikelnummer 2091-1124 und ermöglicht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (14 x 14 x 11,4) mm. In Abhängigkeit von der Leiterart ist die Federleiste/Buchse geeignet für Leiterquerschnitte von 0,2 mm² bis 1,5 mm².

Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®

Die Oberfläche der Kontakte ist aus Zinn. Diese Federleiste/Buchse wird durch einen Drücker betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich zweifach nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters.
  • Rastermaß: 3,5 mm
  • Betätigung über Drücker
  • Kompakte Baugrößen
  • einbaufertig, sofort nutzbar
  • Polzahl: 4

Merkmale

Breite 3.5 mm
Polzahl 4
Verpackungseinheit 200
Verpackungseinheit 6000
Gewicht 1,8
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Farbe grau
Bemessungsspannung 160 V
Betriebstemperatur -60 - 100 °C
Anzahl der Klemmstellen je Pol 1
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.2 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.2 - 1.5 mm²
Bemessungsstrom In 10 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 14 mm
Tiefe 11.4 mm
Kurzbeschreibung Female plug 4-pole Pin spacing 3.5 mm / 0.138 in light gray
Montageart sonstige
eClass 11.0 - Klasse 27141106
UNSPSC 14.0801 - Klasse 39121410
