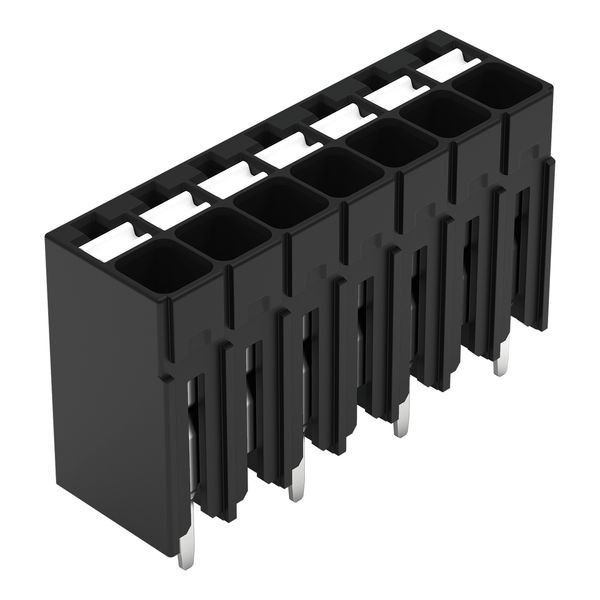

WAGO 2086-1127 THR-Leiterplattenklemme, Drück

THR-Leiterplattenklemme; Drücker; 1,5 mm²; Rastermaß 3,5 mm; 7-polig; Push-in CAGE CLAMP®; schwarz

Leiterplattenklemme Serie 2086 mit Rastermaß 3,5 mm

Bei dieser Leiterplattenklemme (Artikelnummer 2086-1127) steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Unsere Leiterplattenklemmen gewähren Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 8 und 9 mm . Bei diesem Produkt findet die Push-in CAGE CLAMP®-Technologie Verwendung. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße betragen in Breite x Höhe x Tiefe (25,2 x 16 x 7,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² geeignet. Für die Kontaktoberfläche wurde Zinn eingesetzt. Diese Leiterplattenklemme wird durch einen Drücker betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THR. Der Leiter wird im Winkel von 90 ° zur Oberfläche eingeführt.
