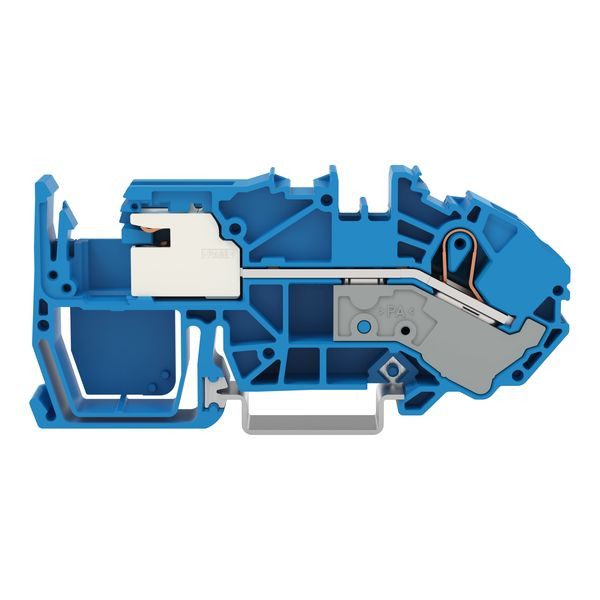

Abbildung ähnlich
WAGO

01220044
WAGO 2016-7714 1-L N-TRENNKLEMME 16QMM

2016-7714 4045454685300 2016-7714
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

20 ST Menge übernehmen
320 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie 2016
0,5-16 (25 "f") mm², 76 A, Klemmenbreite 12 mm, Mitten-/Seitliche Beschriftung, CAGE CLAMP®S-Anschluss, abgewinkelte Bauform, 250 V / 4 kV / 3
Brücker siehe TOPJOB®S Durchgangsklemmen Serie 2016
1-Leiter-N-Trennklemme 1-Leiter-N-Trennklemme; 16 mm²; Push-in CAGE CLAMP®; 16,00 mm²; blau

N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP®

Die N-Trennklemme hat die Artikelnummer 2016-7714 und ermöglicht einen einfachen und sicheren Anschluss. Für den Leiteranschluss werden bei dieser N-Trennklemme Abisolierlängen von mindestens 18 bis 20 mm  benötigt. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich diese N-Trennklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm².

  • Betätigung über Betätigungswerkzeug
  • Kompakte Baugrößen
  • Einbaufertig

Merkmale

Breite 12 mm
Verpackungseinheit 20
Verpackungseinheit 320
Gewicht 0,03
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365080
Montageart Hutschiene TH35
Farbe blau
Bemessungsspannung 250 V
Anzahl der Klemmstellen 1
Betriebstemperatur 105 °C
Anschlussplatte erforderlich ja
Geeignet für N-Sammelschiene 3x10 mm
Ausführung des elektrischen Anschlusses Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 16 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 16 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 25 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 16 mm²
Bemessungsstrom In 76 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 99.7 mm
Tiefe 40.8 mm
Kurzbeschreibung 1-Leiter-N-Trennklemme, 16 mm², Push-in CAGE CLAMP®, blau
eClass 11.0 - Klasse 27141138
UNSPSC 14.0801 - Klasse 39121410
