Beschreibung
Serie 2016
0,5 - 16 mm2 (25 mm2 f), 800 V / 8 kV / 3 3-Leiter-Schutzleiterklemme; 16 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; grün-gelb
0,5 - 16 mm2 (25 mm2 f), 800 V / 8 kV / 3 3-Leiter-Schutzleiterklemme; 16 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 16,00 mm²; grün-gelb

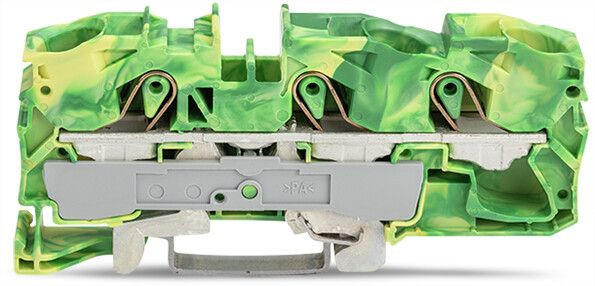

Schutzleiterklemme Serie 2016 mit Betätigungswerkzeug
Die Schutzleiterklemme mit der Artikelnummer 2016-1307 ermöglicht eine einfache und zuverlässige Verbindung. Für den Leiteranschluss werden bei dieser Schutzleiterklemme Abisolierlängen von mindestens 18 bis 20 mm benötigt. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®
Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen schaffen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- sichere und schnelle Montage
- Kompakte Baugrößen
- Betätigung über Betätigungswerkzeug
- für bestimmte Ex-Anwendungen geeignet
Merkmale
| Breite | 12 mm |
| Verpackungseinheit | 20 |
| Verpackungseinheit | 440 |
| Verpackungseinheit | 320 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| PEN-Funktion möglich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 91.8 mm |
| Tiefe | 43.5 mm |
| Kurzbeschreibung | 3-Leiter-Schutzleiterklemme, 16 mm², für Anwendungen Ex e II geeignet, grün-gelb |
| eClass 11.0 - Klasse | 27141141 |
| UNSPSC 14.0801 - Klasse | 39121410 |
