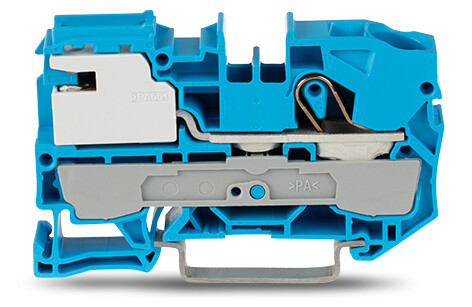

Abbildung ähnlich
WAGO

01401644
WAGO 2010-7114 N-Trennklemme

2010-7114 4055143879699 2010-7114
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen
500 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

1-Leiter-N-Trennklemme; 10 mm²; Push-in CAGE CLAMP®; 10,00 mm²; blau

N-Trennklemme Serie 2010 mit Push-in CAGE CLAMP®

Bei dieser N-Trennklemme (Artikelnummer 2010-7114) steht eine schnelle und zuverlässige Verbindung im Vordergrund. Bei dieser N-Trennklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 17 bis 19 mm  nötig. Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese N-Trennklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet.

  • strukturierte und schnelle Elektroinstallation
  • Betätigung über Betätigungswerkzeug
  • Kompakte Baugrößen

Merkmale

Breite 10 mm
Verpackungseinheit 25
Verpackungseinheit 500
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Montageart Hutschiene TH35
Farbe blau
Bemessungsspannung 250 V
Anzahl der Klemmstellen 1
Betriebstemperatur 105 °C
Anschlussplatte erforderlich ja
Geeignet für N-Sammelschiene 3x10 mm
Ausführung des elektrischen Anschlusses Federzuganschluss
Anschließbarer Leiterquerschnitt eindrähtig 16 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 10 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 10 mm²
Bemessungsstrom In 57 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 67.3 mm
Tiefe 38.1 mm
Kurzbeschreibung 1-Leiter-N-Trennklemme, 10 mm², Push-in CAGE CLAMP®, blau
eClass 11.0 - Klasse 27141138
UNSPSC 14.0801 - Klasse 39121410
