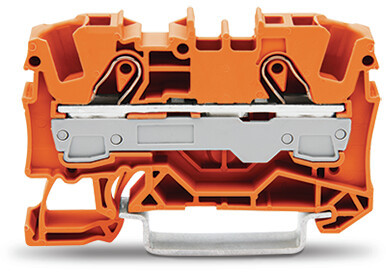

Abbildung ähnlich
WAGO

01470900
WAGO 2006-1202 TOPJOB S 2L-DG-KL. 6(10)QMM

2006-1202 4017332999663 2006-1202
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
1.000 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

2-Leiter-Durchgangsklemme; 6 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 6,00 mm²; orange

Durchgangsklemme Serie 2006 mit Push-in CAGE CLAMP®

Die Durchgangsklemme hat die Artikelnummer 2006-1202 und ermöglicht einen schnellen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von mindestens 13 bis 15 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (7,5 x 57,4 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 10 mm² geeignet.

Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®

Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB® S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
  • für bestimmte Ex-Anwendungen geeignet
  • Kompakte Baugrößen
  • Betätigung über Betätigungswerkzeug
  • einbaufertig

Merkmale

Breite 7.5 mm
Verpackungseinheit 1000
Verpackungseinheit 50
Gewicht 9,8
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe orange
Bemessungsspannung 800 V
Betriebstemperatur -60 - 105 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 10 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 10 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 10 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 41 A
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 57.4 mm
Tiefe 39.5 mm
Kurzbeschreibung 2-conductor through terminal block suitable for Ex e II applications orange
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
