auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 1.100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Serie 2004

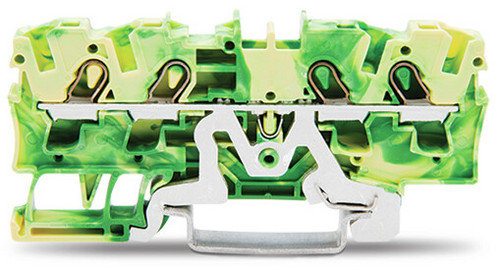

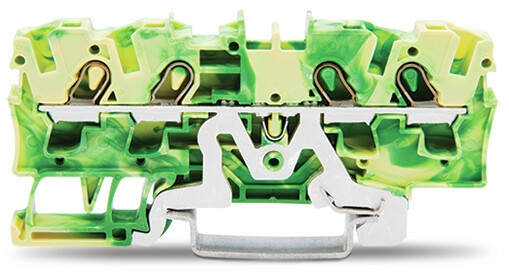

0,5 - 4 mm2 (6 mm2 e+f) 4-Leiter-Schutzleiterklemme; 4 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; grün-gelb
0,5 - 4 mm2 (6 mm2 e+f) 4-Leiter-Schutzleiterklemme; 4 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; grün-gelb
Schutzleiterklemme Serie 2004 mit Betätigungswerkzeug
Die Schutzleiterklemme (Artikelnummer 2004-1407) ermöglicht eine einfache und sichere Verdrahtung. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 11 bis 13 mm nötig. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe betragen die Maße (6,2 x 78,7 x 39,5) mm. In Abhängigkeit von der Leiterart ist diese Schutzleiterklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm² gemacht.Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®
Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Betätigung über Betätigungswerkzeug
- Kompakte Baugrößen
- für bestimmte Ex-Anwendungen geeignet
- einbaufertig
Merkmale
| Breite | 6.2 mm |
| Verpackungseinheit | 1100 |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| PEN-Funktion möglich | ja |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 78.7 mm |
| Tiefe | 39.5 mm |
| Kurzbeschreibung | 4-conductor ground terminal block suitable for Ex e II applications green-yellow |
| eClass 11.0 - Klasse | 27141141 |
| UNSPSC 14.0801 - Klasse | 39121410 |
