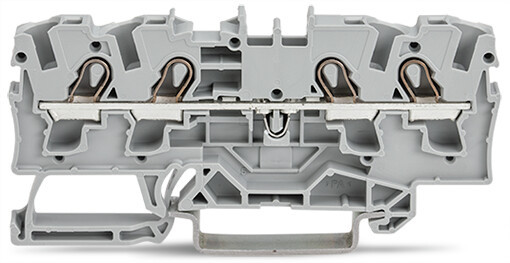

Abbildung ähnlich
WAGO

01424809
WAGO 2004-1401 DURCHGANGSKLEMME

2004-1401 4017332071758 2004-1401
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
1.100 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Serie 2004
800 V / 8 kV / 3, 0,5 - 4 mm2 (6 mm2 e+f) 4-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; grau

Durchgangsklemme Serie 2004 mit Push-in CAGE CLAMP®

Die Durchgangsklemme (Artikelnummer 2004-1401) ermöglicht eine einfache und zuverlässige Verdrahtung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von mindestens 11 bis 13 mm  benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (6,2 x 78,7 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm² gemacht.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB® S Reihenklemmen sorgen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
  • Betätigung über Betätigungswerkzeug
  • für bestimmte Ex-Anwendungen geeignet
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • einbaufertig, sofort nutzbar

Merkmale

Breite 6.2 mm
Verpackungseinheit 1100
Verpackungseinheit 50
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 800 V
Betriebstemperatur -60 - 105 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 4
Anschließbarer Leiterquerschnitt eindrähtig 0.5 - 6 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.5 - 6 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.5 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.5 - 6 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 32 A
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 78.7 mm
Tiefe 39.5 mm
Kurzbeschreibung 4-conductor through terminal block suitable for Ex e II applications gray
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Geeignet für Leiterwerkstoff Kupfer
