Beschreibung
Serie 2004
800 V / 8 kV / 3, 0,5 - 4 mm2 (6 mm2 e+f) 3-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; grau
800 V / 8 kV / 3, 0,5 - 4 mm2 (6 mm2 e+f) 3-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; grau

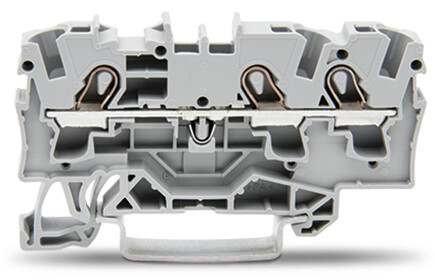

Durchgangsklemme Serie 2004, grau
Die Durchgangsklemme (Artikelnummer 2004-1301) ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von mindestens 11 bis 13 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Breite x Höhe x Tiefe betragen die Abmessungen (6,2 x 65,5 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. Die TOPJOB® S Reihenklemmen schaffen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen schnelles Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Betätigung über Betätigungswerkzeug
- für bestimmte Ex-Anwendungen geeignet
- Kompakte Baugrößen
- sichere und schnelle Montage
Merkmale
| Breite | 6.2 mm |
| Verpackungseinheit | 1100 |
| Verpackungseinheit | 50 |
| Gewicht | 8,7 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 32 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 65.5 mm |
| Tiefe | 39.5 mm |
| Kurzbeschreibung | 3-Leiter-Durchgangsklemme, 4 mm², für Anwendungen Ex e II geeignet, grau |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für Leiterwerkstoff | Kupfer |
