Beschreibung
Serie 2004
800 V / 8 kV / 3, 0,5 - 4 mm2 (6 mm2 e+f) 2-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex e II u. Ex i geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; blau
800 V / 8 kV / 3, 0,5 - 4 mm2 (6 mm2 e+f) 2-Leiter-Durchgangsklemme; 4 mm²; für Anwendungen Ex e II u. Ex i geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; blau

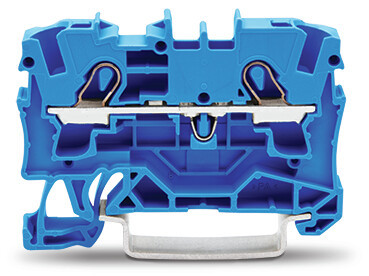

Durchgangsklemme Serie 2004 mit Push-in CAGE CLAMP®
Die Durchgangsklemme hat die Artikelnummer 2004-1204 und ermöglicht eine einfache und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 13 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (6,2 x 52,3 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm² ausgelegt. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).Merkmale
| Breite | 6.2 mm |
| Verpackungseinheit | 1100 |
| Verpackungseinheit | 50 |
| Gewicht | 7 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 32 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 52.3 mm |
| Tiefe | 32.9 mm |
| Kurzbeschreibung | 2-conductor through terminal block suitable for Ex e II applications suitable for Ex i applications blue |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
