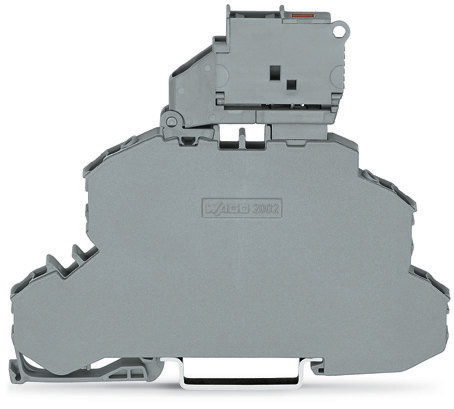

Abbildung ähnlich
WAGO

01470755
WAGO 2002-2611/1000-541 TOPJOB S DSK-SI-KL. M

2002-2611/1000-541 4066966335644 2002-2611/1000-541
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen
300 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 25 ST
Bestellschritt 25 ST

Beschreibung

Doppelstock-Sicherungsklemme; mit schwenkbarem Sicherungshalter; Durchgangs-/Sicherungsklemme; für G-Sicherungseinsatz 5 x 20 mm; mit Defektanzeige durch LED; 12 - 30 V; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grau

Doppelstockklemme Serie 2002, grau

Bei dieser Doppelstockklemme (Artikelnummer 2002-2611/1000-541) ist eine reibungslose Elektroinstallation der Fokus. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 10 bis 12 mm  nötig. Die Doppelstockklemme erfüllt zudem auch die Funktion Sicherungsklemme. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgerüstet. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.

Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
  • zwei Anschlussstellen
  • einbaufertig, sofort nutzbar
  • L/L in einer Klemme
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • für bestimmte Ex-Anwendungen geeignet

Merkmale

Breite 6.2 mm
Verpackungseinheit 25
Verpackungseinheit 300
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369085
Farbe grau
Bemessungsspannung 250 V
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 4 mm²
Montageart Hutschiene TH35
Betriebstemperatur 105 °C
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Ausführung des Sicherungseinsatzes G-Sicherung 5x20 mm
Ausführung des Sicherungshalters schwenkbar
Art des Anzeigeelements für die Defektanzeige LED
Versorgungsspannung für die Defektanzeige 12 - 30 V
Anzahl der Etagen 2
Spannungsart für die Defektanzeige AC
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.75 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.25 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.25 - 4 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 6.3 A
Höhe 93 mm
Tiefe 76.4 mm
Kurzbeschreibung Double-deck fuse disc. with fuse holder Through/Fuse terminal block for 5 x 20 mm miniature metric fuse gray
eClass 11.0 - Klasse 27141116
UNSPSC 14.0801 - Klasse 39121410
