auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 450 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung

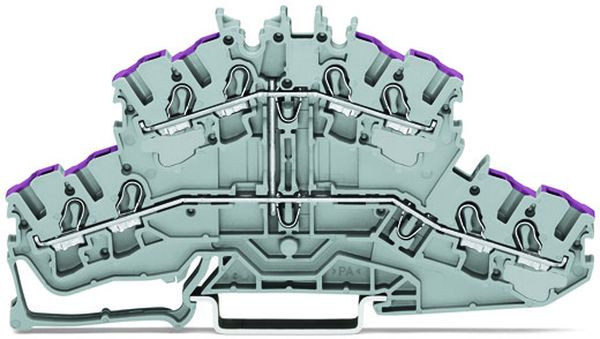

4-Leiter-Doppelstockklemme; 8-Leiter-Durchgangsklemme; L; ohne Beschriftungsträger; intern gebrückt; Leitereinführung violett bedruckt; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grau
Doppelstockklemme Serie 2002 mit Push-in CAGE CLAMP®
Die Doppelstockklemme hat die Artikelnummer 2002-2408 und verspricht eine reibungslose Elektroinstallation. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von mindestens 10 bis 12 mm benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Doppelstockklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Betätigung über Betätigungswerkzeug
- Für bestimmte Ex-Anwendungen geeignet
- Einbaufertig, sofort nutzbar
- L in einer Klemme
- Kompakte Baugrößen
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 450 |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 4 |
| Etagen intern gebrückt | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 105.1 mm |
| Tiefe | 52.1 mm |
| Kurzbeschreibung | 4-conductor double deck tb 8-conductor through terminal block L gray |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
