Beschreibung

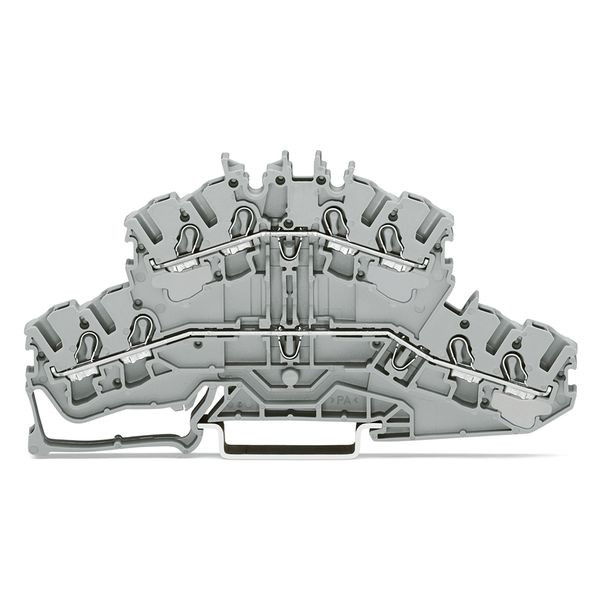

4-Leiter-Doppelstockklemme; Durchgangs-/Durchgangsklemme; L/L; ohne Beschriftungsträger; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; grau
Doppelstockklemme Serie 2002, grau
Die Doppelstockklemme mit der Artikelnummer 2002-2401 bietet eine ordentliche Elektroinstallation. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie verwendet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Für jede Verdrahtungsaufgabe die richtige Klemme
- für bestimmte Ex-Anwendungen geeignet
- zwei Anschlussstellen
- Betätigung über Betätigungswerkzeug
- L/L in einer Klemme
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 450 |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 105.1 mm |
| Tiefe | 52.1 mm |
| Kurzbeschreibung | 4-conductor double deck tb Through/through terminal block L/L gray |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
