auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 500 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Serie 2002, mit Beschriftungsträger
500 V / 6 kV / 3, CAGE CLAMP®S-Anschluss

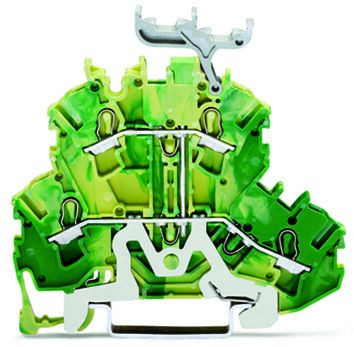

4-Leiter-Schutzleiterklemme Doppelstockklemme; 4-Leiter-Schutzleiterklemme; 2,5 mm²; PE; für Anwendungen Ex e II geeignet; mit Beschriftungsträger; intern gebrückt; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; grün-gelb
500 V / 6 kV / 3, CAGE CLAMP®S-Anschluss
4-Leiter-Schutzleiterklemme Doppelstockklemme; 4-Leiter-Schutzleiterklemme; 2,5 mm²; PE; für Anwendungen Ex e II geeignet; mit Beschriftungsträger; intern gebrückt; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; grün-gelb
Doppelstockklemme Serie 2002 mit Betätigungswerkzeug
Die Doppelstockklemme mit der Artikelnummer 2002-2237 bietet eine fehlerfreie Elektroinstallation. Diese Doppelstockklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Doppelstockklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Betätigung über Betätigungswerkzeug
- PE in einer Klemme
- für bestimmte Ex-Anwendungen geeignet
- einbaufertig, sofort nutzbar
- Kompakte Baugrößen
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 500 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | grün/gelb |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 69.7 mm |
| Tiefe | 61.8 mm |
| Kurzbeschreibung | Double-deck terminal block 4-conductor ground terminal block PE green-yellow |
| eClass 11.0 - Klasse | 27141141 |
| UNSPSC 14.0801 - Klasse | 39121410 |
