auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 500 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
Serie 2002, ohne Beschriftungsträger
500 V / 6 kV / 3, CAGE CLAMP®S-Anschluss Doppelstockklemme; Durchgangs-/Durchgangsklemme; N/N; ohne Beschriftungsträger; für Anwendungen Ex e II u. Ex i geeignet; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; blau
500 V / 6 kV / 3, CAGE CLAMP®S-Anschluss Doppelstockklemme; Durchgangs-/Durchgangsklemme; N/N; ohne Beschriftungsträger; für Anwendungen Ex e II u. Ex i geeignet; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; 2,50 mm²; blau

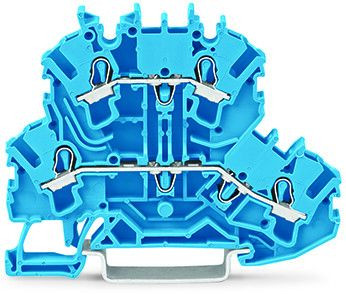

Doppelstockklemme Serie 2002 mit Push-in CAGE CLAMP®
Die Doppelstockklemme hat die Artikelnummer 2002-2204 und schafft eine fehlerfreie Elektroinstallation. Für den Leiteranschluss werden bei dieser Doppelstockklemme Abisolierlängen von mindestens 10 bis 12 mm benötigt. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Doppelstockklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Für jede Verdrahtungsaufgabe die richtige Klemme
- Einbaufertig, sofort nutzbar
- Zwei Anschlussstellen
- Für bestimmte Ex-Anwendungen geeignet
- Betätigung über Betätigungswerkzeug
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 50 |
| Verpackungseinheit | 500 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | blau |
| Bemessungsspannung | 500 V |
| Betriebstemperatur | 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 69.7 mm |
| Tiefe | 51.7 mm |
| Kurzbeschreibung | Doppelstockklemme, Durchgangs-/Durchgangsklemme, N/N, blau |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
