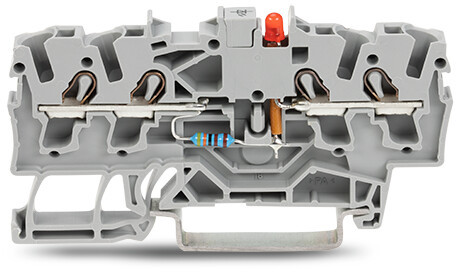

Abbildung ähnlich
WAGO

01228006
WAGO 2002-1421/1000-434 TOPJOB S 4L-LED-KL. 2

2002-1421/1000-434 4045454537708 2002-1421/1000-434
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Bauelementklemme; 4 Leiter; LED rot; DC 24 V; für Tragschiene 35 x 15 und 35 x 7,5; 2,5 mm²; Push-in CAGE CLAMP®; grau

Bauelementklemme mit LED Serie 2002 mit Betätigungswerkzeug

Bei dieser Bauelementklemme mit LED (Artikelnummer 2002-1421/1000-434) steht eine einfache und sichere Verbindung im Vordergrund. Diese Bauelementklemme mit LED benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart ist die Bauelementklemme mit LED gemacht für Leiterquerschnitte von 0,25 mm² bis 4 mm².

  • Betätigung über Betätigungswerkzeug
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • Sichere und schnelle Montage

Merkmale

Breite 5.2 mm
Verpackungseinheit 100
Gewicht 8
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 24 V
Betriebstemperatur 105 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Bauelementetyp LED
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 4
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.75 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.25 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.25 - 2.5 mm²
Bemessungsstrom In 0.025 A
Werkstoff des Isolierkörpers Thermoplast
Höhe 69.9 mm
Tiefe 32.9 mm
Kurzbeschreibung Bauelementklemme, 4 Leiter, LED rot, grau
eClass 11.0 - Klasse 27141127
UNSPSC 14.0801 - Klasse 39121410
