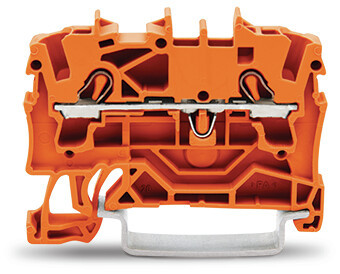

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 100 ST | Menge übernehmen |
| 1.600 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
2-Leiter-Durchgangsklemme; 2,5 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; orange
Durchgangsklemme Serie 2002 mit Betätigungswerkzeug
Die Durchgangsklemme hat die Artikelnummer 2002-1202 und ermöglicht einen einfachen und zuverlässigen Anschluss. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 10 und 12 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (5,2 x 48,5 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm² ausgelegt.Der Universalanschluss für alle Leiterarten – die Push-in CAGE CLAMP®
Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB® S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).- Sichere und schnelle Montage
- Für bestimmte Ex-Anwendungen geeignet
- Betätigung über Betätigungswerkzeug
- Für jede Verdrahtungsaufgabe die richtige Klemme
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1600 |
| Gewicht | 5,1 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Montageart | Hutschiene TH35 |
| Farbe | orange |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 48.5 mm |
| Tiefe | 39.5 mm |
| Kurzbeschreibung | 2-conductor through terminal block suitable for Ex e II applications orange |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
Angaben zur Marke
WAGO
Hersteller
WAGO GmbH & Co KG Hansastr. 27 DE 32423 Minden info.de@wago.com
