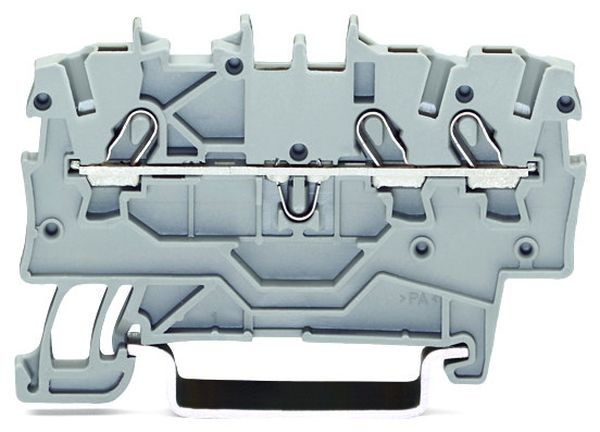

Abbildung ähnlich
WAGO

01470509
WAGO 2000-1301 TOPJOB S 3L-DG-KL. 1 0QMM

2000-1301 4045454966843 2000-1301
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen
2.000 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

3-Leiter-Durchgangsklemme; 1 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 1,00 mm²; grau

Durchgangsklemme Serie 2000 mit Push-in CAGE CLAMP®

Bei dieser Durchgangsklemme (Artikelnummer 2000-1301) steht ein schneller und sicherer Anschluss im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von mindestens 9 bis 11 mm  nötig. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt verwendet die Push-in CAGE CLAMP®-Technologie. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (3,5 x 58,2 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,14 mm² bis 1,5 mm² gemacht.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB® S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
  • Einbaufertig, sofort nutzbar
  • Für bestimmte Ex-Anwendungen geeignet
  • Kompakte Baugrößen
  • Betätigung über Betätigungswerkzeug

Merkmale

Breite 3.5 mm
Verpackungseinheit 100
Verpackungseinheit 2000
Gewicht 4,2
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 800 V
Betriebstemperatur -60 - 105 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 3
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 1.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.14 - 0.75 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 1.5 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 13.5 A
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 58.2 mm
Tiefe 39.5 mm
Kurzbeschreibung 3-conductor through terminal block suitable for Ex e II applications gray
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
