66003304

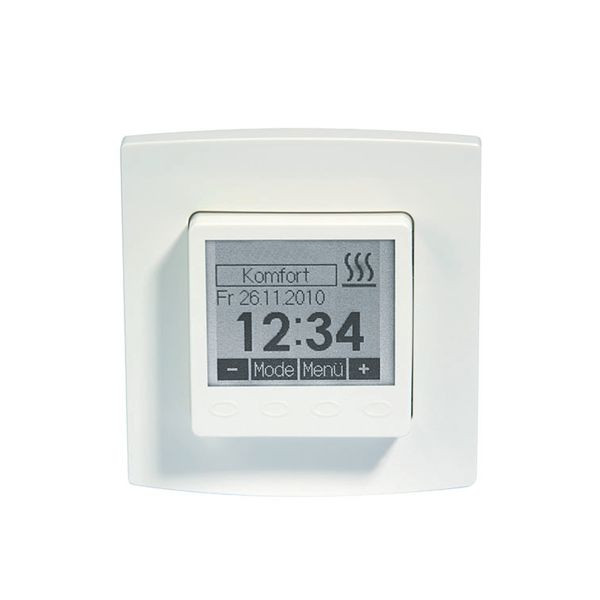

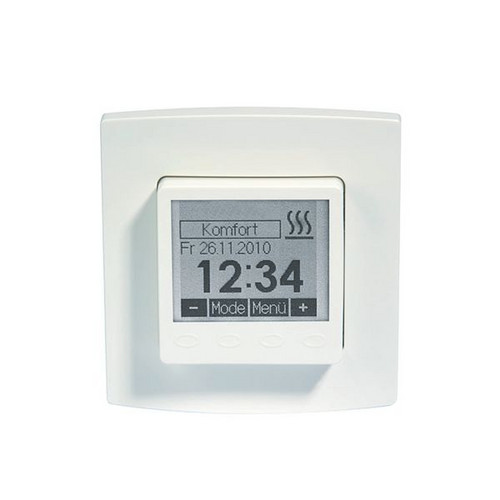

VITRAMO VT D-UP Unterputzregler digital progr.

Digitaler Unterputz-Raumthermostat separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar. Mit einem Zwischenrahmen, den Sie bei ihrem Schalterhersteller erhalten, können Sie den Raumthermostat ganz einfach in ein bestehendes Lichtschaltersystem integrieren! Im Lieferumfang ist ein Standardrahmen, falls Sie den Raumthermostat nicht in ein bestehendes Schaltersystem integrieren wollen. Der Regler misst mit einem internen Fühler die Raumtemperatur und schließt bei Unterschreitung des Sollwertes den Heizkontakt. Das Symbol signalisiert die aktive Heizphase. Die digitale Wochenuhr verfügt über 3 Programme zur Umschaltung zwischen Komfort- und Absenktemperatur. Der Regler ist bereits auf normale Tagesabläufe voreingestellt. Einstellungen werden permanent gespeichert. Die Resettaste setzt auf die Werkseinstellungen zurück. Temperatureinstellung in 0,5 K-Schritten. Fühlertoleranz: ± 0,5 K. Schaltdifferenz: ca. 1 K. Leistungsaufnahme: ca. 1 W. Heizkontakt: Schließer max. 230 V 8(1)A. Nachtabsenkung: Schließer max. 230 V 10 mA. interner Fühler: NTC 47. Schutzklasse: II nach entspr. Montage. Umgebungstemperatur: 0...30°C. Lagertemperatur: -20...+70°C. Funkentstörung: gemäß EN 50081-1, EN 50082-1. Gangreserve: 4 Tage, nach 1 h Betriebszeit. Ventilschutz: 5 min ein/Woche. mit Montageanleitung in Originalverpackung. Um das Vitramo-Heizsystem optimal zu planen wird es nicht nur nach DIN EN 12831 ausgelegt, sondern darüber hinaus den besonderen Gegebenheiten des Gebäudes angepasst. Bereits während der Planungsphase wird ein Gebäude abhängig von seiner Größe und Nutzung in Räume, Bedarfszonen und Heizbereiche gegliedert. Eine Bedarfszone stellt einen Raum/Raumbereich dar, der durch seine spezifische Art der Nutzung und Bedingungen wie Kühlung, Be- und Entlüftung, Luftfeuchtigkeit usw. bestimmt ist. Jeder Raum benötigt zur Regelung der Lufttemperatur einen Raumthermostat. Drahtgeführte Raumthermostate als Raumtemperaturregler sind mit einem Heizelement direkt verdrahtet oder über die Steuereinheit DS-P verbunden. Aufgrund der baulichen Gegebenheiten werden diese Geräte gern im Neubau oder im Rahmen einer Sanierung verwendet. Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Raumthermostates, dann müssen die Heizelemente über zusätzliche Lastrelais Typ LS-E geschaltet werden. In jedem Fall wird die Lebensdauer des Raumthermostates verlängert, wenn ein Lastrelais die Arbeit übernimmt. Als drahtgeführter digitaler, programmierbarer Raumthermostat mit Uhr sind die Unterputz-Raumtemperaturregler mit einem Heizelement direkt verdrahtet und separat als eigenständiges Gerät oder mittels Zwischenringen gemäß DIN 49075 in nahezu alle Flächenschaltersysteme adaptierbar. Mit einem Zwischenrahmen, den Sie bei ihrem Schalterhersteller erhalten, können Sie den Raumthermostat ganz einfach in ein bestehendes Lichtschalterprogramm integrieren. Im Lieferumfang ist ein Standardrahmen enthalten. Die digitale Wochenuhr verfügt über 3 Programme zur Umschaltung zwischen Komfort- und Absenktemperatur. Der Regler ist bereits auf normale Tagesabläufe voreingestellt. Temperatureinstellung in 0,5 K-Schritten. Fühlertoleranz: ± 0,5 K. Schaltdifferenz: ca. 1 K. Betriebsspannung 230 VAC, Leistungsaufnahme: ca. 1 W. Heizkontakt: Schließer max. 230 VAC, 8 A. Schutzklasse: II nach entspr. Montage. Umgebungstemperatur: 0-30 °C. Lagertemperatur: -20-+70 °C. Funkentstörung: gemäß EN 50081-1, EN 50082-1. Gangreserve: 4 Tage, nach 1 h Betriebszeit. Ventilschutz: 5 min ein/Woche. mit Montageanleitung in Originalverpackung. Betriebsmodus: Automatik, Komfort, Spar, Party, Urlaub, Frostschutz, Aus. Wochenuhr mit individuell einstellbaren Tagesabläufen. Anzeige: beleuchtetes grafisches Display. Übersteigt die installierte Leistung die angegebene Schaltleistung des jeweiligen Raumthermostates, dann müssen die Heizelemente über zusätzliche Lastrelais LS-E, LS-EUP oder LS-E3 geschaltet werden. Dieser Regler erfüllt die folgenden Regelungsfunktionen: TW (0/0/0/0/0/0/0/8). Für eine Erklärung der Codes der Regelungsfunktionen, siehe das Produktdatenblatt. In neuen Installationen kann das Raumthermostat VTD-UP im Verbund mit ortsfesten elektrischen Einzelraumheizgeräten oder mit ortsfesten elektrischen Einzelraumheizgeräten mit sichtbar glühendem Heizelement und einer Nennwärmeleistung von bis zu 1,2 kW ökodesign-konform eingesetzt werden.
