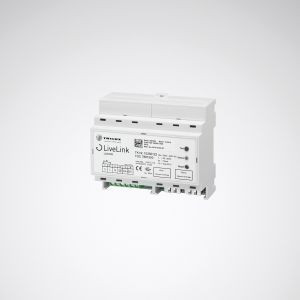

TRILUX 7861500 Dali Steuergerät RJ45 LAN Modul

DALI-Steuergerät mit integrierter DALI-Linie und Ethernet-IP-Schnittstelle zur Netzwerkintegration. Im Schaltschrank installiert, ermöglicht das Steuergerät eine raumübergreifende Beleuchtungssteuerung. DALI-2-zertifiziert. Die Zertifizierung erlaubt den Einsatz beliebiger DALI-2 Teilnehmer im Rahmen der unterstützten Systemfunktionen. Die DALI-Linien haben eine integrierte Busspannungsversorgung mit 180 mA und können je Linie max. 64 Leuchten und zusätzlich max. 64 Sensoren/Taster adressieren. Pro DALI-Linie ist die Leitungslänge auf max. 300 m bei der Verwendung von min. 1,5 mm2 basisisolierter Kupferleitung begrenzt. Die max. Teilnehmeranzahl ergibt sich aus der Summe der individuellen Stromaufnahmen der Teilnehmer. 2 LAN- bzw. WAN-Ethernet-Schnittstellen. Mithilfe eines Netzwerkrouters kann eine Verbindung zu einem Mobilgerät mit der LiveLink ONE App zur Inbetriebnahme und Bedienung aufgebaut sowie eine LiveLink Cloud-Verbindung eingerichtet werden. Weitere digitale I/O-Schnittstelle: Taster-Eingang. Die Schnittstelle kann frei programmiert und in Regelungen eingebunden werden. Systemprüfung, Statusauswertung und System-Reset durch integrierte Taster und Signal-LEDs. Das System bietet folgende Lichtmanagement-Grundfunktionen: Kompatibilität verschiedener DALI-Teilnehmer basierend auf DALI-2. Alle DALI-2 Leuchten, Sensoren, Notlicht-Batterie-Systeme und Bedienschnittstellen kombiniert in einem gemeinsamen Netzwerk. Automatisierter Betrieb sowie verschiedene Bedienschnittstellen zum manuellen Schalten und Dimmen der Beleuchtung oder zum Aufruf von Lichtszenen. Energieeinsparung durch Anwesenheitserfassung und tageslichtabhängige Regelung in Verbindung mit unterschiedlichen Sensoren. Erstellen von Lichtszenen und Lichtsequenzen sowie individuellen und eventbasierten Zeitplänen, beispielsweise abhängig von der integrierten Echtzeituhr mit Astro-Funktion oder einem Dämmerungsschalter?. Manuelle Farbtemperatursteuerung und automatisierte HCL-Kurve. Komfortfunktionen mit optionalem Grundlicht und automatischer Steuerung von benachbarten Beleuchtungsbereichen. Das Steuergerät ermöglicht im System mit den verbundenen DALI-Teilnehmern folgende spezifische Funktionen: Flexible Gruppierung und Regelung von jedem Teilnehmer über Beleuchtungsplan oder Gebäudestruktur.Mehrraumsteuerungen sowie individuelle Bedienung einzelner Leuchten und Beleuchtungsgruppen.Inbetriebnahme*, Bedienung und Monitoring via LiveLink ONE App, verfügbar für iOS, Android und Windows-Systeme (* Nutzerfreigabe über das TRILUX ONE Kundenportal erforderlich).Jederzeit änder- oder erweiterbare Konfiguration.Netzwerkverbindung mit der LiveLink Cloud zur Nutzung des „Light Monitoring“ Services über Ethernet-IP / Router.Dashboard inkl. Live-View und Remote-Control-Funktion.Optionale Prüfung und Protokollierung der Systemnutzung, Energieverbräuche und Status der Teilnehmer und Funktionen.Netzwerkintegration in Gebäudemanagement-Systeme über Ethernet-IP.Systemübergreifende Regelungs- und Datenaustauschfunktionen.Netzwerkintegration von Funk-Komponenten / -Leuchten (Bluetooth, EnOcean) über Gateways auf der DALI-Linie zur Ansteuerung von drahtlos verbundenen Systemteilnehmern. Reiheneinbaugerät mit einer 6 TE Breite zur Montage im Schaltschrank auf Hutschiene. Netzspannungsversorgung: 220 - 240 VAC. Gehäusemaße (L x B x H) 106 mm x 90 mm x 60 mm. Schutzklasse (EN 61140): I, Schutzart (DIN EN 60529): IP20.
