Beschreibung

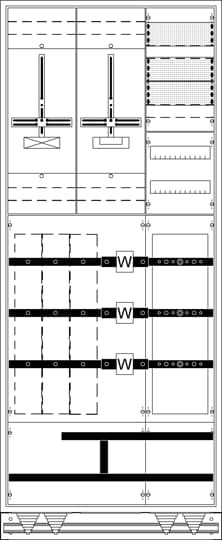

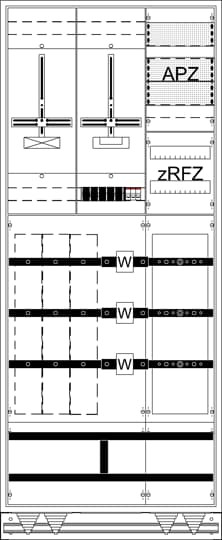

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 420 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1950 x 800 x 400, Netzsystem TN-S, 5-polig, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, verdrahtet nach den Vorgaben des NB, Spannungspfad LS-Schalter B6/25 kA 3-polig Überspannungskategorie 3 und Motorschutzschalter 1-1,6A, Lastbereich: Sammelschienensystem Cu-Schienen 30 x 10 mm 5-polig, Trennstelle vor dem Wandler Platz für 1 Sicherungslastleisten NH1/2/3 + 1 Reserveplatz 100 mm breite, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 40 x 10 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler Platz für 2 Sicherungslastleisten NH1/2/3, PE+N-Schiene Cu 30 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
Merkmale
| Schutzart (IP) | IP55 |
| Breite | 800 mm |
| Verpackungseinheit | 1 |
| Gewicht | 128,22 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Aufputz |
| Ausführung | 1-stöckig |
| Höhe | 1950 mm |
| Tiefe | 400 mm |
| Einbautiefe | 400 mm |
| Bemessungsstrom | 420 A |
| Anzahl der Felder | 3 |
| Einbauhöhe | 1950 mm |
| Einbaubreite | 800 mm |
| Anzahl der Zählerplätze | 1 |
| Unterer Anschlussraum | mit Sammelschiene |
| Farbe | grau |
| RAL-Nummer | 7035 |
| Werkstoff | Stahl |
| Kurzbeschreibung | MuW Schrank kpl. TX312G, Bemessungsstrom In 420 A |
| eClass 11.0 - Klasse | 27142418 |
| UNSPSC 14.0801 - Klasse | 39121301 |
Zubehörempfehlung für Sie:
Angaben zur Marke
STRIEBEL & JOHN
Hersteller
ABB Stotz-Kontakt / Striebel Eppelheimerstraße 82 DE 69123 Heidelberg info.stotz@de.abb.com
