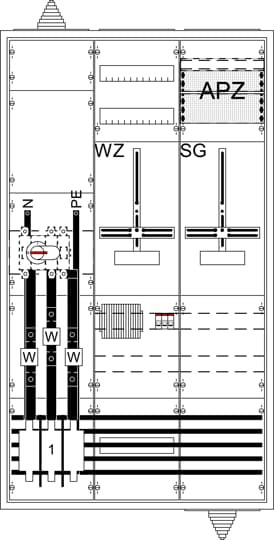

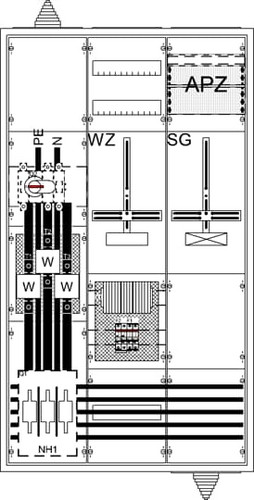

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Messwandlerkomplettschränke der Baureihe WG mit Dreipunkt-Befestigung sind in TwinLine G Schränken verbaut. Die Komplettschränke sind nach VDE-AR-N 4100:2026-04 vorverdrahtet und zeichnen sich durch fest definierte Funktionsflächen, eine definierte primär und sekundär Verdrahtung und eine definierte Spannung, Strom und Prüfklemme aus. Spannungspfadab-sicherung mit LS-Schalter B10/25 kA 3-polig.
Merkmale
| Schutzart (IP) | IP55 |
| Breite | 800 mm |
| Verpackungseinheit | 1 |
| Gewicht | 64,63 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Aufputz |
| Farbe | grau |
| Ausführung | 1-stöckig |
| Höhe | 1400 mm |
| Tiefe | 225 mm |
| RAL-Nummer | 7035 |
| Einbautiefe | 225 mm |
| Bemessungsstrom | 220 A |
| Anzahl der Felder | 3 |
| Einbauhöhe | 1400 mm |
| Einbaubreite | 800 mm |
| Werkstoff | Stahl |
| Anzahl der TSG-Plätze | 1 |
| Unterer Anschlussraum | mit Sammelschiene 5-polig |
| Kurzbeschreibung | 9RE 3FB, Komplettschrank nach VDE-AR-N 4100:2026-04, In 200 A, DPB |
| eClass 11.0 - Klasse | 27182807 |
| UNSPSC 14.0801 - Klasse | 39121321 |
Angaben zur Marke
STRIEBEL & JOHN
Hersteller
ABB Stotz-Kontakt / Striebel Eppelheimerstraße 82 DE 69123 Heidelberg info.stotz@de.abb.com
