02442775 STRIEBEL & JOHN KS4224Z M+W-Schrank TW312G+APZ+INL2ZHB
KS4224Z
4011617329770
2CPX032977R9999
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

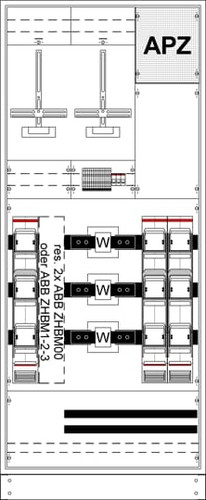

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 630 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1950 x 800 x 350, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Verdrahtung und Prüfklemme nach Netze BW, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 60 x 10 mm 5-polig, Trennstelle vor dem Wandler Sicherungslastleiste NH3/630 A mit Doppelanschluss V-Klemmen, Wandlerbereich Wandlerauflage mit herausnehmbarer, vernickelter Wandlerlasche 250 x 50 x 12 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler 2 Sicherungslastleisten NH2/400 A, PE+N-Schiene Cu 40 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
Merkmale
Schutzart (IP) | IP54 |
Breite | 800 mm |
Verpackungseinheit | 1 |
Gewicht | 133,34 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | sonstige |
Höhe | 1950 mm |
Tiefe | 350 mm |
Anzahl der Felder | 3 |
Anzahl der TSG-Plätze | 1 |
Anzahl der Zählerplätze | 1 |
Unterer Anschlussraum | mit Sammelschiene |
Einbautiefe | 350 mm |
Einbauhöhe | 1950 mm |
Einbaubreite | 800 mm |
Ausführung | 1-stöckig |
Bemessungsstrom | 400 A |
Farbe | grau |
RAL-Nummer | 7035 |
Werkstoff | Stahl |
Kurzbeschreibung | KS4224Z M+W-Standschrank TW312G+APZ+INL2ZHB |
