Abbildung ähnlich
03401008

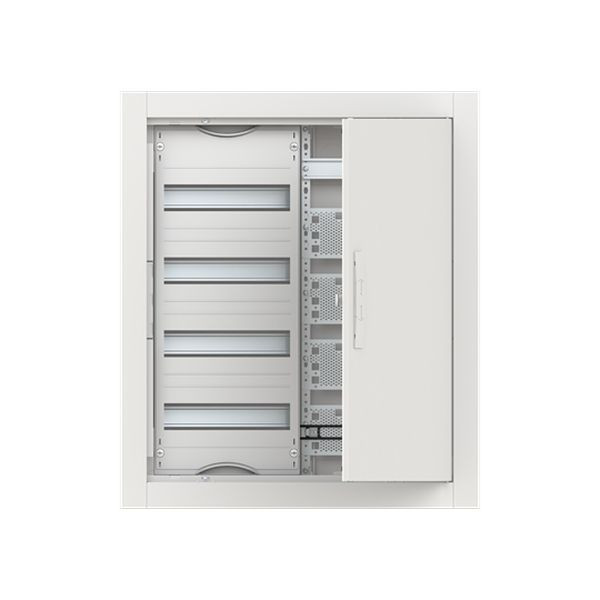

STRIEBEL & JOHN CU24VM Kleinverteiler UP Media mit Tür
CU24VM
4011617526643
2CPX052664R9999
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Die Mediakleinverteiler der Baureihe ComfortLine Compact Unterputz sind für die Unterputz/ - Hohl-wandmontage ausgelegt. Sie überzeugen mit vielen neuen und einzigartigen technischen Features. So ermöglicht ein Reihenabstand von 125mm eine einfache und effiziente Installation der Reiheneinbau-geräte. Durch die integrierte Lochblech-Montageplatte plus Montagezubehör lassen sich Geräte wie Router und Switch einfach montieren. Durch die QMS-Rasttechnik kann der Ausbau mit Verteilerfelder und Kombi-Sets individuell nach Kundenwunsch realisiert werden. Die Gehäuse werden mit Blend-rahmen und Tür ausgeliefert. Das dezente Design vom Blendrahmen ermöglicht nur einen Wandauf-trag von nur 15 mm, der integrierte Putzausgleich passt den Kleinverteiler zudem an jede Umgebung an. Durch die geringe Einbautiefe von 110 mm können die Kleinverteiler mit einfacher Beplankung leicht in Hohlwände montiert werden. Ein spezielles Hohlwandset vereinfacht und beschleunigt den Einbau in Hohlwände deutlich und macht jeden Kleinverteiler zu einem Hohlwandverteiler. Die Gehäuse verfügen oben, unten, seitlich sowie rückwärtig über Vorprägungen zur Leitungseinführung. Der se-rienmäßige herausnehmbare Leitungseinführungsschieber vereinfacht und beschleunigt die Verdrah-tung deutlich.
Merkmale
| Breite | 615 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Gewicht | 14,62 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 714 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 4 |
| Einbauhöhe | 692 mm |
| Einbaubreite | 557 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
| Kurzbeschreibung | Kleinverteiler Unterputz Media, mit Tür, 2-feldbreit, 4-reihig |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
Weitere Empfehlungen für Sie:
01025164
ABB S201-B16 Sicherungsautomat 6kA,16A,1P
S201-B16 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Spannungsart | AC/DC |
| Verpackungseinheit | 120 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Verlustleistung | 2.5 W |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Frequenz | 50 - 60 Hz |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 120 ST | Menge übernehmen |
02443871
ABB PS3/12FI Phasenschiene 3Ph.,12Pins,10qmm
PS3/12 FI COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Länge | 211 mm |
| Polzahl | 12 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 50 |
| eClass 11.0 - Klasse | 27371306 |
| UNSPSC 14.0801 - Klasse | 39121117 |
| Isoliert | ja |
| Anzahl der Phasen | 3 |
| Querschnitt | 10 mm² |
| Bemessungsdauerstrom Iu | 63 A |
| Bemessungskurzzeitstromfestigkeit Icw | 25 kA |
| Geeignet für Geräte mit N-Leiter | ja |
| Geeignet für Anzahl Geräte | 4 |
| Max. Bemessungsbetriebsspannung Ue | 690 V |
| Teilungsmaß | 44698 mm |
| Breite in Teilungseinheiten | 12 |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 50 ST | Menge übernehmen |
auf Anfrage
je 100 ST
Merkmale
| Verpackungseinheit | 1600 |
| Schutzart (IP) | IP2X |
| Länge | 149 mm |
| Breite | 67 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27144402 |
| UNSPSC 14.0801 - Klasse | 39121333 |
| Montageart | Unterputz |
| Farbe | schwarz |
| Ausführung | Doppel |
| Halogenfrei | ja |
| Form | oval |
| Durchmesser | 60 mm |
| Bestückung | ohne |
| Bauform | Geräte-Verbindungsdose/-kasten |
| Funktionserhalt | ohne |
| Werkstoff | Kunststoff |
| Befestigung der Geräte | schrauben |
| Mit Schrauben | ja |
| Tiefe | 67 mm |
| Für Rohrdurchmesser | 20/25 mm |
| Einführung von hinten | ja |
| Rohrverriegelung | ja |
| Stutzen | Tunnelstutzen |
| Koppelbar | ja |
| Spezielle Anwendung | ohne |
| Gehäusedurchführung durch Rohrstutzen | ja |
| Ausführung Deckel | ohne |
| Gehäusedurchführung durch Ausbrechöffnung | ja |
| Geeignet für Kabeldurchmesser | 16 mm |
| Mit Trennwand | ja |
| Innentiefe | 65.8 mm |
| Anzahl der Einführungen | 17 |
| Deckelbefestigung | geschraubt |
| Für Anzahl Geräteeinsätze | 1 |
| Max. Leiterquerschnitt | 4 mm² |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 100 ST | Menge übernehmen |
| 1.600 ST | Menge übernehmen |
01025245
ABB S201-B13 Sicherungsautomat 6kA,13A,1P
S201-B13 COMPACT
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Verpackungseinheit | 3840 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 120 |
| Verpackungseinheit | 10 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Bemessungsspannung | 230 V |
| Einbautiefe | 69 mm |
| Bemessungsstrom | 13 A |
| Frequenz | 50 - 60 Hz |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 1 |
| Polzahl (gesamt) | 1 |
| Bemessungsisolationsspannung Ui | 440 V |
| Anzahl der abgesicherten Pole | 1 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 25 mm² |
| Umgebungstemperatur während des Betriebs | -25 - 55 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 6 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 10 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 2.3 W |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 10 ST | Menge übernehmen |
| 120 ST | Menge übernehmen |
| 3.840 ST | Menge übernehmen |
auf Anfrage
je 1 ST
Merkmale
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 36 |
| Verpackungseinheit | 1152 |
| eClass 11.0 - Klasse | 27142301 |
| UNSPSC 14.0801 - Klasse | 39122200 |
| Bemessungsabschaltvermögen | 25 kA |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 3 |
| Bemessungsstoßspannungsfestigkeit | 4 kV |
| Baugröße (nach DIN 43880) | 3 |
| Bemessungsstrom | 63 A |
| Bemessungsspannung | 440 V |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 36 ST | Menge übernehmen |
| 1.152 ST | Menge übernehmen |
03401043
STRIEBEL & JOHN CU35VM Kleinverteiler UP Media mit Tür
CU35VM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 865 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 864 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 5 |
| Einbauhöhe | 842 mm |
| Einbaubreite | 807 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
03401016
STRIEBEL & JOHN CU25VM Kleinverteiler UP Media mit Tür
CU25VM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 615 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 864 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 5 |
| Einbauhöhe | 842 mm |
| Einbaubreite | 557 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
03401023
STRIEBEL & JOHN CU26VM Kleinverteiler UP Media mit Tür
CU26VM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 615 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 1014 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 6 |
| Einbauhöhe | 992 mm |
| Einbaubreite | 557 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
03401030
STRIEBEL & JOHN CU27VM Kleinverteiler UP Media mit Tür
CU27VM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 615 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 1164 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 7 |
| Einbauhöhe | 1142 mm |
| Einbaubreite | 557 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 24 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
03401038
STRIEBEL & JOHN CU34VM Kleinverteiler UP Media mit Tür
CU34VM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 865 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 714 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 4 |
| Einbauhöhe | 692 mm |
| Einbaubreite | 807 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
03401050
STRIEBEL & JOHN CU36VM Kleinverteiler UP Media mit Tür
CU36VM
keine Verfügbarkeitsinformationen
auf Anfrage
je 1 ST
Merkmale
| Breite | 865 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| eClass 11.0 - Klasse | 27142409 |
| UNSPSC 14.0801 - Klasse | 39121332 |
| Höhe | 1014 mm |
| Tiefe | 125 mm |
| RAL-Nummer | 9016 |
| Mit Montageplatte | ja |
| Einbautiefe | 110 mm |
| Anzahl der Reihen | 6 |
| Einbauhöhe | 992 mm |
| Einbaubreite | 807 mm |
| Innentiefe | 76 mm |
| DIN-Schiene | ja |
| Breite in Teilungseinheiten | 36 |
| Mit Schloss | ja |
| Erdungsklemmenblock | ja |
| Neutralleiterklemmenblock | ja |
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
Angaben zur Marke
STRIEBEL & JOHN
Hersteller
ABB Stotz-Kontakt / Striebel Eppelheimerstraße 82 DE 69123 Heidelberg info.stotz@de.abb.com
