Abbildung ähnlich

02582916

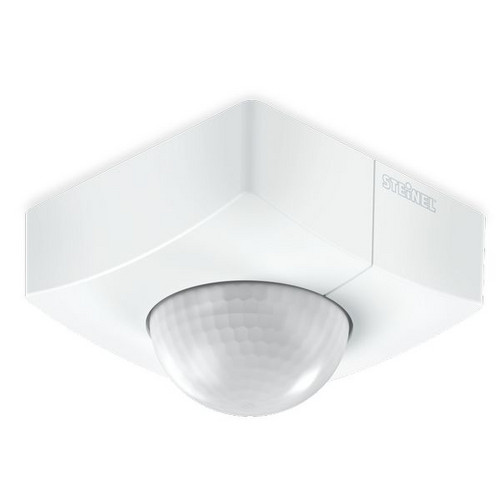

STEINEL IS 3360 MX COM1 AP Bewegungsmelder

Lieferanten-Type: 033569 EAN: 4007841033569 Lieferanten-Artikel-Nr.: 033569

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Schwindelfrei. Reichweitenstark. Zuverlässig. Bewegungsmelder IS 3360 MX Highbay – ideal für hohe Decken in Industriehallen oder Gewerbeimmobilien. Für Montagehöhen von bis zu 14 m. Hochpräziser 360°-Infrarot-Sensor. Maximale Reichweite: 18 m. Für eine Überwachung von bis zu 1000 qm. Erhältlich als eckige Aufputz- und Unterputz-Variante.

Merkmale

Schutzart (IP)	IP54
Breite	95 mm
Spannungsart	AC
Nennspannung	220 - 240 V
Anschlussart	sonstige
Geeignet für Deckenmontage	ja
Verpackungseinheit	1
Gewicht	0,18
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85365080
Montageart	Aufputz
Farbe	weiß
Halogenfrei	ja
Oberfläche	sonstige
Unterkriechschutz/Rückfeldüberwachung	ja
Treppenhausüberwachung	ja
Überbrückungsschalter	ja
Werkstoffgüte	Thermoplast
Max. Reichweite frontal	18 m
Max. Reichweite zu einer Seite	18 m
Max. Einschaltstrom	110 A
Werkstoff	Kunststoff
Ansprechhelligkeit	1000 - 2 lx
Erfassungsfeld Durchmesser auf Fußboden	14 m
Fernbedienbar	ja
Nebenstelleneingang	ja
RAL-Nummer (ähnlich)	9003
Mit Signaleinheit	ja
Teach-Funktion für Ansprechhelligkeit	ja
Vernetzbar	ja
Erfassungswinkel horizontal	360 °
Min. Einschaltdauer	5 s
Max. Einschaltdauer	15 min
Ansprechhelligkeit einstellbar	ja
Optimale Montagehöhe	12 m
Geeignet für C-Last	ja
Anzahl der Schaltzonen	1416
Zwangseinschaltung	ja
Min. Einschaltstrom	0.01 A
Höhe	95 mm
Frequenz	50 - 60 Hz
Kurzbeschreibung	Bewegungsmelder IS 3360 MX Highbay COM1, Passiv Infrarot, Aufputz, eckig, IP54, 360° Reichweite max: Ø 36 m (1018 m²)
eClass 11.0 - Klasse	27144007
UNSPSC 14.0801 - Klasse	39121500

Anhänge

Datei

pdb_BEDIEN1_033569.pdf (4.54 MB)

Datei

pdb_DATEN_DE_033569.pdf (1.16 MB)

Datei

pdb_Garantie_PRO.pdf (2.22 MB)

Datei

pdb_KONF_033569.pdf (301.31 KB)

Datei

pdb_Circuit_diagram_DE_033569.pdf (546.07 KB)
