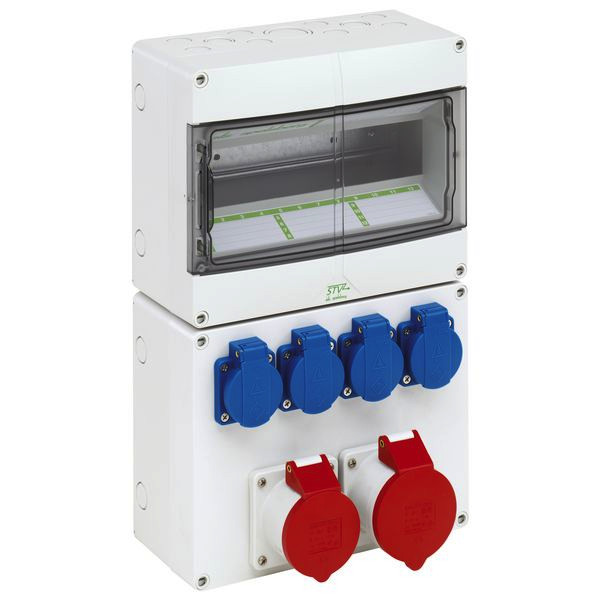

Abbildung ähnlich

01590113
SPELSBERG STV 1224S Steckdosenkombination

Lieferanten-Type: STV 1224-S EAN: 4013902934805 Lieferanten-Artikel-Nr.: 73132401

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
48 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten, mit eingebauten, auf PE-/N-Klemme vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
unten: Vorprägung 2 x M20, 2 x M20/25, 3 x M32/40
links: Vorprägung 4 x M20
rechts: Vorprägung 4 x M20, verfügbare Teilungseinheiten: 12
bestückt mit:

4 x SCHUKO(R)-Steckdose (frontseitig), 230V
1 x CEE-Steckdose (frontseitig), 16A, 400V
1 x CEE-Steckdose (frontseitig), 32A, 400V

Abmessungen: 250 x 400 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen, Abdeck- und Beschriftungsstreifen

Merkmale

Schutzart (IP)	IP44
Breite	250 mm
Werkstoff des Gehäuses	Kunststoff
Verpackungseinheit	1
Verpackungseinheit	48
Gewicht	2,78
Statistische Warennummer	85381000
Höhe	400 mm
Tiefe	122 mm
Anzahl der SCHUKO-Steckdosen	4
Absicherung	ohne
FI-Schutzschalter	ohne
CEE-Steckdose - 16 A	1x16A5p400V
CEE-Steckdose - 32 A	1x32A5p400V
CEE-Steckdose - 63 A	ohne
CEE-Steckdose - 125A	ohne
Einspeisung/Anschlussmöglichkeit	2 Leitungen (Ringleitung/zum Durchschleifen)
Farbe	grau
Sonstige Einbauten und/oder Leerplätze	12
Handhabung	Wandmontage
Art des Netzanschlusses	ohne
Kontaktmaterial	CuZn
Durchmesser Kabeleinführung	M40
Kurzbeschreibung	Steckdosenkombination, grau, Schutzart IP44, 12 TE, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 400V AC, halogenfrei
Verlustleistung	22.5 W
eClass 11.0 - Klasse	27440501
UNSPSC 14.0801 - Klasse	39121406

Anhänge

Datei

pdb_DOK_PRO_MAS_MSTV1224_SALL_APDF_V1.pdf (951.49 KB)

Datei

pdb_DOK_PRO_MAS_SLP73132401STV1224S_SALL_APDF_V1.pdf (43.37 KB)

Datei

pdb_DOK_ZER_CE2288STV_SALL_AIN_V1.pdf (225.95 KB)

Datei

pdb_DOK_ZER_UKCA2288UKSTV_SALL_AIN_V1.pdf (50.44 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
