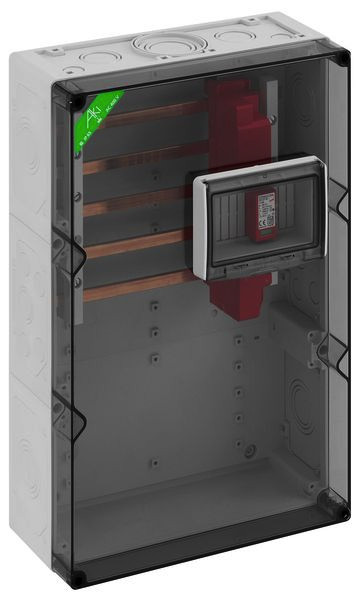

Abbildung ähnlich
03551316 SPELSBERG AKi-SBZ 352-40 Blitzschutzgehäuse
AKi-SBZ 352-40
4013902604876
76735201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 35 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überspannungsschutzgehäuse, Industrie Qualität, 5-polig, 40mm Sammelschienenabstand, mit CU-Schienen, L1...L3: 12 x 5mm, PE/N: 12 x 5mm, mit 10 Sammelschienenklemmen für CU-Leiter 4-35mm², mit Klappfenster 6 TE, mit transparentem Deckel, plombierbar, mit Blitzstrom- und Überspannungs-Ableiter Typ 1+2 nach EN 61643-11 für Hauptstrom-Versorgungssysteme, Netzform TT/TNS, für den Einsatz bei Gebäuden ohne äußeren Blitzschutz, Blitzstrom: (10/350) 7,5/30kA, höchste Dauerspannung: 255 V AC, max. zul. Vorsicherung: 160A gG, anschlussfertig montiert auf Sammelschienensystem
Abmessungen: 300 x 450 x 150mm
Abmessungen: 300 x 450 x 150mm
Merkmale
| Schutzart (IP) | IP65 |
| Polzahl | 5 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 35 |
| Gewicht | 4,65 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Blitzstoßstrom (10/350 µs) | 30 kA |
| Baugröße | 3 TE |
| Höchste Dauerspannung AC | 255 V |
| Nennspannung AC | 230 V |
| Prüfklasse | Typ 1 und 2 |
| Signalisierung am Gerät | optisch |
| Montageart | vormontiert im Gehäuse |
| Folgestromlöschfähigkeit | 25 kA |
| Schutzpegel L-N | 1.5 kV |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 50 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 35 mm² |
| Energetisch koordinierte Schutzwirkung zum Endgerät | ja |
| Netzform TN-S | ja |
| Netzform TT | ja |
| Schutzpegel L-PE | 2.2 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 160 A |
| Spannungsschaltende Funkenstreckentechnologie | ja |
| Kurzbeschreibung | AKi-SBZ 352-40 |
