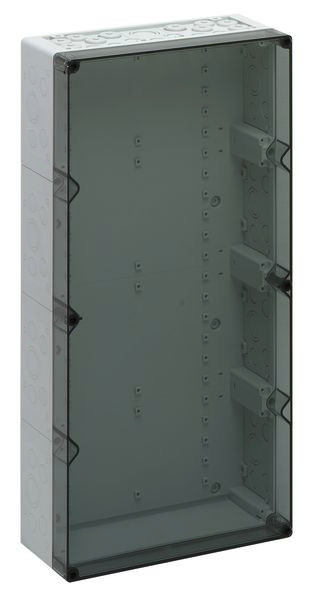

Artikelbild
Abbildung ähnlich
SPELSBERG

01403649
SPELSBERG AKL 4 Leerkasten AKL transparent

74400401 4013902071302 74400401
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
44 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Kunststoffgehäuse - Ui= 690V AC Kombinierbar mit Kleinverteiler ab AK 14 und AK Plus-Gehäusen, Deckel flach Leergehäuse, mit Schutzart IP65, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, Kasten: Polystyrol, Deckel: Polycarbonat, transparent, Ausschlagmembranen, M20/M25/M32/M40, (76 seitlich)
Abmessungen: 300 x 600 x 132mm
Beigefügtes Zubehör: 10 Doppelmembranstutzen IP66 M20 Dichtbereich 7-12mm, 2 Doppelmembranstutzen IP66 M25 Dichtbereich 9-16mm, 2 Doppelmembranstutzen M32 Dichtbereich 14-21mm, 1 Doppelmembranstutzen IP66 M40 Dichtbereich 19-28mm

Merkmale

Schutzart (IP) IP65
Schlagfestigkeit IK07
Breite 300 mm
Verpackungseinheit 1
Verpackungseinheit 44
Gewicht 2,9
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 39269097
Farbe grau
Höhe 600 mm
Tiefe 132 mm
RAL-Nummer 7035
Werkstoff Kunststoff
Geeignet für metrische Montage ja
Ausführung der Oberfläche unbehandelt
Werkstoffgüte sonstige
Mastbefestigung ja
Wandmontage ja
Wärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890 35.9 W
Mit Oberteil ja
Transparenter Deckel ja
Kurzbeschreibung Leergehäuse, transparent, Schutzart IP65, Schlagfestigkeit IK07, Schutzklasse II, Ui 690V AC, Bemessungsisolationsspannung 1000V DC, halogenfrei
eClass 11.0 - Klasse 27180101
UNSPSC 14.0801 - Klasse 39121306

Anhänge

icon
Datei
pdb_DOK_PRO_MAS_M74040401_SALL_APDF_V1.pdf (237.74 KB)
icon
Datei
pdb_DOK_ZER_CE2293AKL_SALL_AIN_V1.pdf (82.64 KB)
icon
Datei
pdb_DOK_ZER_UKCA2293UKAKL_SALL_AIN_V1.pdf (49.74 KB)
icon
Datei
pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
