Abbildung ähnlich

01608340

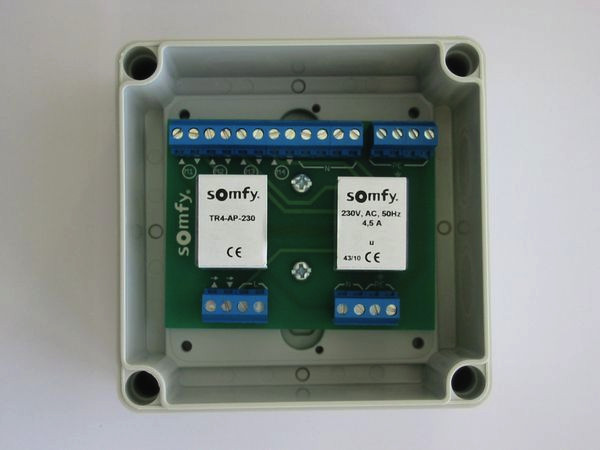

SOMFY 1822293 Trennrelais TR4-AP-230

Lieferanten-Type: 1822293 EAN: 3660849562878 Lieferanten-Artikel-Nr.: 1822293

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

Trennrelais TR4-AP-230 ist ein Aufputz Steuerrelais zur Ansteuerung von Jalousie- und Rolladenmotoren mit mechanischen oder elektronischen Endschaltern. Das Trennrelais verhindert unerlaubtes Parallelschalten von Jalousie- oder Rolladenmotoren. Am Trennrelais können bis zu vier Motoren angeschlossen werden. Dieses Trennrelais kann als Nachfolger der Gruppensteuerungen GS 3, GS 300N, GS 300P verwendet werden.

Merkmale

Verpackungseinheit	1
Gewicht	0,36
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	85371095
Nennspannung	230 V
Montageart	Aufputz
Frequenz	50 Hz
Anzahl der anschließbaren Motoren	4
Zentraleingang	ja
Bemessungsstrom	4.5 A
Kurzbeschreibung	TR4-AP-230 - Trennrelais Aufputz für bis zu 4 Antriebe
eClass 11.0 - Klasse	27144055
UNSPSC 14.0801 - Klasse	39121500

Anhänge

Datei

pdb_2025_02_REACHSOMFYControlsdeclarationEN.pdf (365.17 KB)

Datei

pdb_MotortrennrelaisTR1.2.3.41822107_ua_.pdf (703.77 KB)
