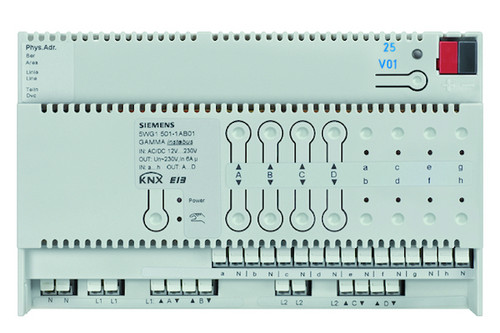

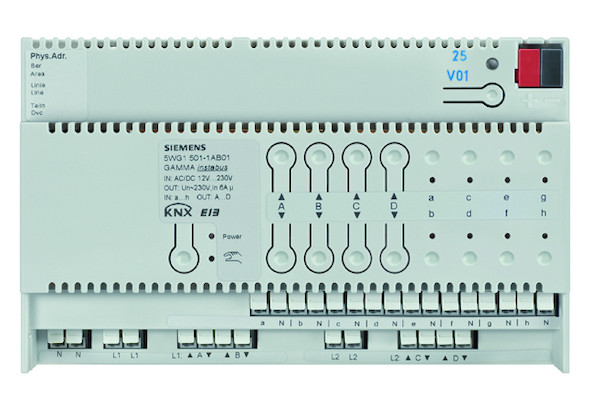

SIEMENS 5WG1501-1AB01 N 501 Kombi-Jalousieaktor

- 8 Eingänge für Gleich- oder Wechselspannung im Bereich von AC/DC 12...230 V - 8 paarweise elektrisch gegeneinander verriegelten Relaiskontakt-Ausgänge zur Ansteuerung von 4 Sonnenschutz-Antrieben für AC 230 V - Kontakt-Bemessungsbetriebsspannung AC 230 V - Kontakt-Bemessungsbetriebsstrom 6 A, cos phi = 1 - Spannungsversorgung der Elektronik über integriertes Netzgerät für AC 230 V - Gerät funktionsfähig auch ohne Bus-Anschluss bzw. bei Ausfall der Bus-Kommunikation - Voreinstellung im Auslieferzustand zum direkten Steuern der Ausgänge per Jalousietaster-Funktion über an die Eingänge angeschlossene Taster - Taster zum Umschalten zwischen Bus- und Direktbetrieb - Je ein Taster pro Relaiskontakt-Ausgang zum Einschalten des Ausgangs im Direktbetrieb für die Dauer der Tasterbetätigung - Bei Busanschluss mit wahlweise gemeinsamer oder individueller Parametrierung der Eingänge - Pro Eingang einstellbare Funktion: - Schaltzustand, Binärwert senden - Schalten Flanke, Kurz/Lang - 1-Taster-Dimmen, Sonnenschutzsteuerung, Gruppensteuerung - 1-Bit-/8-Bit-Szenensteuerung - 8-Bit/16-Bit-Wert Flanke, Kurz/Lang, - 16-Bit-Gleitkommawert Flanke, Kurz/Lang - Pro Eingangspaar einstellbarer Funktion: - Direkt wirkend auf die zugehörigen Ausgänge als Jalousietaster - 2-Taster Dimmen mit Stopp-Telegramm oder mit zyklischem Senden - 2-Taster Sonnenschutzsteuerung - Wählbares Sperren jedes Eingangs über ein zugehöriges Sperrobjekt - Senden der Eingangs-Objekte nach Änderung - Wählbares zyklisches Senden der Eingangs-Objekte - Kommunikationsobjekte pro Jalousiekanal zum Verfahren des Sonnenschutzes in die Endlagen bzw. zum Stoppen des Verfahrens und zum schrittweisen Verstellen von Jalousielamellen - Kommunikationsobjekte zum direkten Anfahren einer Stellung des Sonnenschutzes und der Jalousielamellen über Stellungsangaben als Prozentwert - Automatisches Öffnen der Jalousielamellen bis zu einer parametrierten Sollstellung nach nicht unterbrochenem Herabfahren der Jalousie von der oberen bis in die untere Endlage, mit integrierter 1-Bit Szenensteuerung zum Speichern und Abrufen (Wiederherstellen) von 2 Zwischenstellungen von Jalousie und Lamellen - Integrierte 8-Bit Szenensteuerung und Einbindung jedes Kanals in bis zu 8 Szenen - Optionales Objekt Sonne zur Aktivierung/Deaktivierung der Sonnennachlauf-Steuerung der Jalousie-Lamellen bei Beschattung mit größtmöglichem Tageslichtanteil - Unterscheidung zwischen Automatik- und Handbetrieb sowie mit automatischer Umschaltung von Automatik- auf Handbetrieb des betroffenen Kanals bei Betätigung eines Bus-Tasters zum manuellen Steuern des zugehörigen Sonnenschutzes - Integrierter Busankoppler, Busanschluss über Busklemme oder Kontaktsystem zur Datenschiene - Reiheneinbaugerät für Montage auf Tragschiene TH35 DIN EN 60715
