Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

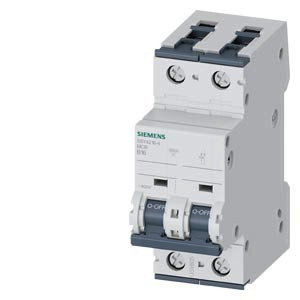

Leitungsschutzschalter 400V 10kA, 2-polig, B, 16A, T=70mm Leitungsschutzschalter SENTRON 5SY4 für den sicheren Kurzschluss- und Überlastschutz für Wohngebäude, Zweckbau und besondere Industrieanwendungen. Werkzeuglose Montage und Demontage des Geräts mit Hilfe eines Zweifachschiebers. Beliebige Kombination von Leitern und Sammelschiene durch Doppelkammerklemme. Einfache Verdrahtung der Einspeisung durch die hinten liegende Sammelschiene. Die Leitungsschutzschalter 5SY sind erhältlich in 1-, 2-, 3-, 4- sowie in 1+N- und 3+N-poliger Ausführung. Das komplette Zubehör ist einheitlich für alle Leitungsschutzschalter 5SY verwendbar. Einfach sicher mit den Schutzgeräten von SENTRON.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 6 |
| Gewicht | 0,3 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 440 V |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 35 mm² |
| Umgebungstemperatur während des Betriebs | -40 - 70 °C |
| Zusatzeinrichtungen möglich | ja |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 10 kA |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 20 kA |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Einbautiefe | 70 mm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 35 mm² |
| Energiebegrenzungsklasse | 3 |
| Verschmutzungsgrad | 3 |
| Breite in Teilungseinheiten | 2 |
| Polzahl (gesamt) | 2 |
| Frequenz | 50 Hz |
| Auslösecharakteristik | B |
| Kurzbeschreibung | Leitungsschutzschalter 400V 10kA, 2-polig, B, 16A, T=70mm |
| Überspannungskategorie | 3 |
| Verlustleistung | 3.6 W |
| Anzahl der abgesicherten Pole | 2 |
| eClass 11.0 - Klasse | 27141901 |
| UNSPSC 14.0801 - Klasse | 39121601 |
|
