Artikelbild
Abbildung ähnlich
SIEMENS

01029345

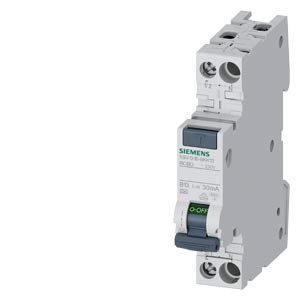

SIEMENS 5SV1316-6KK13 FI/LS 6kA Typ A 30mA B13

5SV1316-6KK13 4001869557762 5SV13166KK13
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
116 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

FI/LS-Schalter 5SV1 in nur 1 TE, FI/LS-Schalter vereinen Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem Gerät und ermöglichen so einen kombinierten Personen- und Leistungsschutz. Die Schutzgeräte erhöhen die Betriebssicherheit und Anlagenverfügbarkeit und vereinfachen die Planung. Der neue 5SV1 ist der erste FI/LS-Schalter auf dem IEC-Markt in nur einer Teilungseinheit. In Kombination mit dem Brandschutzschalter-Block 5SM6 ist somit präventiver Brandschutz in insgesamt nur 2 Teilungseinheiten möglich.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 116
Gewicht 0,13
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsspannung 230 V
Mitschaltender Neutralleiter ja
Fehlerstrom-Typ A
Mit Verriegelungsvorrichtung ja
Fehlauslöseschutz ja
Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA
Bemessungsabschaltvermögen nach EN 61009 6 kA
Einbautiefe 70 mm
Bemessungsstrom 13 A
Bemessungsisolationsspannung Ui 253 V
Bemessungsfehlerstrom 0.03 A
Stoßstromfestigkeit 1 kA
Bemessungsabschaltvermögen nach IEC 60947-2 15 kA
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 16 mm²
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Energiebegrenzungsklasse 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 1
Anzahl der abgesicherten Pole 1
Polzahl (gesamt) 2
Umgebungstemperatur während des Betriebs -25 - 45 °C
Auslösecharakteristik B
Kurzbeschreibung FI/LS kompakt 1P+N 6kA Typ A 30mA B13
Überspannungskategorie 3
Abschaltcharakteristik unverzögert
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601
Verlustleistung 2.6 W
