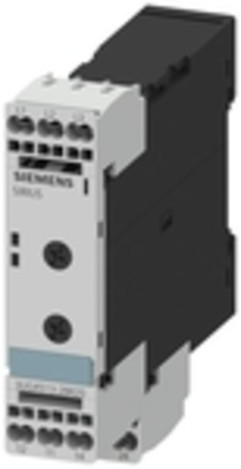

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5514-2BR20, analoges Überwachungsrelais Phasenausfall- und Phasenfolgeüberwachung, einstellbare Unterspannung, Asymmetrie 20% fest, 3x 160-690 V AC 50-60 Hz, Hysterese 5% fest, Verzögerungszeit 0-20 s, 2 Wechsler, Federzugtechnik Analog einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie und/oder Unterspannung, z. B. bei ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen. Weltweiter Einsatz durch internationale Zertifikate. Unterschiedliche Varianten ermöglichen anwendungsfallbezogene Produktauswahl. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Alle Ausführungen mit abnehmbaren Anschlussklemmen. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Varianten mit Weitspannungsbereich ohne Hilfsspannung sind in allen Netzen der Welt einsetzbar. Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais. SIRIUS Relais - ein Programm für alle Fälle.
Merkmale
| Breite | 22.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Höhe | 94 mm |
| Tiefe | 91 mm |
| Spannungsmessbereich | 160 - 690 V |
| Mit abnehmbaren Klemmen | ja |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | ja |
| Funktion Asymmetrieerkennung | ja |
| Anzahl der Kontakte als Wechsler | 2 |
| Kurzbeschreibung | Analoges Überwachungsrelais, Phasenausfall und -Folge Asymmetrie 20% fest |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung bei AC 50 Hz | 160 - 690 V |
| Versorgungsspannung bei AC 60 Hz | 160 - 690 V |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| eClass 11.0 - Klasse | 27371803 |
| UNSPSC 14.0801 - Klasse | 39122332 |
| Bemessungsschaltstrom | 3 A |
