Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

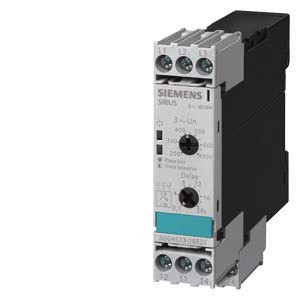

Überwachung von Phasenfolge, Phasenausfall, Asymmetrie und Unterspannung, Analog einstellbar, Auto-RESET, Ruhestromprinzip, Asymmetrie-Schwellfest 20 %, Schraubanschluss, IP20
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5514-1BR20 Phasenausfall- und -folgeüberw. einstellbare Unterspannung Analoges Überwachungsrelais Phasenausfall- und -folgeüberw. einstellbare Unterspannung Asymmetrie 20% fest 3 x 160 bis 690 V AC 50 bis 60Hz Hysterese 5% fest Verzögerungszeit 0-20 s 2 Wechsler Schraubanschluss Analog einstellbares Netzüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Phasenfolge, -ausfall und -asymmetrie und/oder Unterspannung, z. B. bei ortsveränderlichen Anlagen wie Klimakompressoren, Kühlcontainern, Baustellenkompressoren oder Kränen. Weltweiter Einsatz durch internationale Zertifikate. Unterschiedliche Varianten ermöglichen anwendungsfallbezogene Produktauswahl. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Alle Ausführungen mit abnehmbaren Anschlussklemmen. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Varianten mit Weitspannungsbereich ohne Hilfsspannung sind in allen Netzen der Welt einsetzbar. Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais. SIRIUS Relais - ein Programm für alle Fälle.
Merkmale
| Breite | 22.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,14 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Höhe | 92 mm |
| Tiefe | 91 mm |
| Spannungsmessbereich | 160 - 690 V |
| Mit abnehmbaren Klemmen | ja |
| Funktion Phasenfolgeüberwachung | ja |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | ja |
| Funktion Asymmetrieerkennung | ja |
| Anzahl der Kontakte als Wechsler | 2 |
| Kurzbeschreibung | Analoges Überwachungsrelais, Phasenausfall und -Folge Asymmetrie 20% fest |
| Spannungsart der Versorgungsspannung | AC |
| Versorgungsspannung bei AC 50 Hz | 160 - 690 V |
| Versorgungsspannung bei AC 60 Hz | 160 - 690 V |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| eClass 11.0 - Klasse | 27371803 |
| UNSPSC 14.0801 - Klasse | 39122332 |
| Bemessungsschaltstrom | 3 A |
