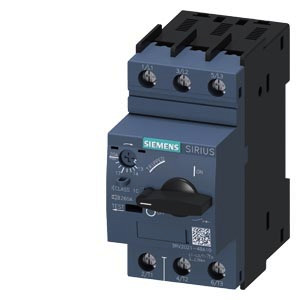

Artikelbild
Abbildung ähnlich
SIEMENS

01527149
SIEMENS 3RV2021-4BA10 Motorschutzschalter

3RV2021-4BA10 4011209712522 3RV20214BA10
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
28 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leistungsschalter SIRIUS 3RV2, CLASS 10, Baugröße S0, Schraubanschluss Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 13...20 A N-Auslöser 260 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 28
Gewicht 0,36
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsbetriebsleistung bei AC-3, 400 V 7.5 kW
Bemessungsdauerstrom Iu 20 A
Bemessungsbetriebsspannung 690 V
Überlastauslöser Stromeinstellung 13 - 20 A
Bemessungsbetriebsleistung bei AC-3, 230 V 5.5 kW
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC 55 kA
Phasenausfallempfindlich ja
Höhe 97 mm
Tiefe 97 mm
Einstellbereich des unverzögerten Kurzschlussauslösers 260 A
Kurzbeschreibung Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 13-20A, N-ausl. 260A
Verlustleistung 10.5 W
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements sonstige
Auslösetechnik magnetisch
Gerätebauart Einbaugerät Festeinbautechnik
eClass 11.0 - Klasse 27370401
UNSPSC 14.0801 - Klasse 39121601
Mit thermischem Schutz ja
