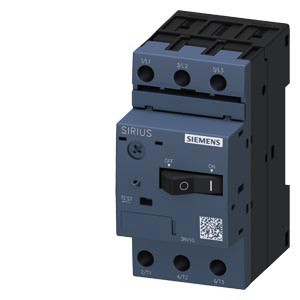

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
CLASS 10
Baugröße S00
Standardschaltvermögen 100/50 kA bei AC 400 V, Schraubanschluss Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 1,1...1,6 A N-Auslöser 21 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Baugröße S00
Standardschaltvermögen 100/50 kA bei AC 400 V, Schraubanschluss Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 1,1...1,6 A N-Auslöser 21 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV1 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich. Verfügbar sindGerätevarianten für Motorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraubanschluss und wahlweise mit eingebautem Hilfsschalter erhältlich. Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,27 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 0.55 kW |
| Bemessungsdauerstrom Iu | 1.6 A |
| Bemessungsbetriebsspannung | 690 V |
| Überlastauslöser Stromeinstellung | 1.1 - 1.6 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 0.25 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Phasenausfallempfindlich | ja |
| Höhe | 90 mm |
| Tiefe | 75 mm |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 21 A |
| Kurzbeschreibung | Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 1,1-1,6A, N-ausl. 21A |
| Verlustleistung | 7.25 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | sonstige |
| Auslösetechnik | magnetisch |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| eClass 11.0 - Klasse | 27370401 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Mit thermischem Schutz | ja |
