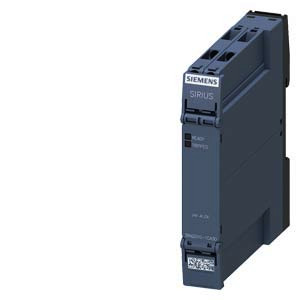

03514030 SIEMENS 3RN2010-1CA30 Thermistor-Motorschutzrel
3RN2010-1CA30
4047621004372
3RN20101CA30
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Thermistor-Motorschutzrelais Kompakt-Auswertegerät 17,5 mm Gehäuse Schraubanschluss 1 Schliesser, 1 Öffner US = AC/DC 24 V Auto-RESET geeignet für Bimetallschalter 2 LEDs (READY/TRIPPED) galvanische Trennung Thermistor-Motorschutzrelais SIRIUS 3RN2 zum Schutz von Motoren vor Überhitzung durch direkte Temperaturmessung.Die direkte Messung der Motorwicklungstemperatur ermöglicht den Schutz eines Motors auch unter ungewöhnlichen Bedingungen wie Schweranlauf, Bremsbetrieb, häufigem Schalten oder unzureichender Kühlung und erspart somit eine vorsorgliche Überdimensionierung des Motors. Durch die Verwendung von PTC-Fühlern oder Bimetallschaltern ist eine Parametrierung der Geräte nicht notwendig. LEDs ermöglichen eine schnelle Fehlerdiagnose. Die Geräte sind klimafest, berührungssicher und weltweit einsetzbar dank Weitspannungsbereich und internationaler Approbationen.Lieferbar als mono- oder bistabile Auswertegeräte, mit und ohne ATEX-Zulassung, mit einem oder zwei Fühlerkreisen sowie mit Auto-, Hand- und/oder Fern-RESET. Die Geräte sind in Schraub- oder Federzugtechnik (Push-In) verfügbar. Es gibt Ausführungen in Baubreite 17,5 mm oder 22,5 mm, für Hutschiene TH35 oder für Schraubbefestigung mit Adapter (Zubehör) sowie mit hartvergoldeten Kontakten.Einheitliches Zubehör für sämtliche Gerätevarianten, wie z.B. abnehmbare Klemmen, Einstecklaschen und Kodierstifte vereinfachen die Auswahl und die Lagerhaltung.Die Thermistor-Motorschutzrelais 3RN2 lösen die bewährte Baureihe 3RN1 ab.SIRIUS Relais - ein Programm für alle Fälle.
Merkmale
Breite | 17.5 mm |
Verpackungseinheit | 1 |
Gewicht | 0,14 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 100 mm |
Tiefe | 90 mm |
Anzahl der Messkreise | 1 |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Kontakte als Schließer | 1 |
Anschlussart Hilfsstromkreis | Schraubanschluss |
Kurzbeschreibung | Thermistor-Motorschutzrelais, Standard, Schraubanschluss, 1S, 1Ö, AC/DC 24V |
