Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

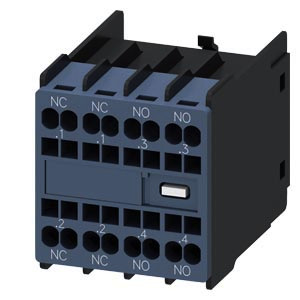

Hilfsschalter, frontseitig, 2 S + 2 Ö, .1/.2, .1/.2, .3/.4, .3/.4, Strombahn: 1 Ö, 1 Ö, 1 S, 1 S, Federzuganschluss, für Schütze 3RT2 und Hilfsschütze 3RH2 Hilfsschalter SIRIUS 3RH29 zur Erweiterung der Hilfskontakte im Steuerstromkreis. Die frontseitigen Hilfsschalter 3RH29 können ohne Werkzeug baugrößenunabhängig auf die Schütze 3RT2 und Hilfsschütze 3RH2 montiert werden. Die Hilfsschalter 3RH19/3RH29 sind als frontseitig oder seitlich anbaubare Varianten erhältlich, mit bis zu vier unverzögert schaltenden bzw. bis zu zwei voreilend schaltenden Schließern und Öffnern. Die Hilfsschalter können als zwangsgeführte Kontaktelemente in Hilfsschützen 3RH oder auchals Spiegelkontakte bei Leistungsschützen 3RT ausgeführt sein. Sie sind durchgängig mit Schraubanschluss und Federzuganschluss erhältlich. Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Merkmale
| Verpackungseinheit | 1 |
| Gewicht | 0,06 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 6 A |
| Anzahl der Kontakte als Öffner | 2 |
| Anzahl der Kontakte als Schließer | 2 |
| Kurzbeschreibung | Hilfsschalter 2S+2Ö Strombahnen:1Ö, 1S für Hilfs-/Motorschütze S00/S0 |
| Montageart | sonstige |
| Fassung | ohne |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| eClass 11.0 - Klasse | 27371302 |
| UNSPSC 14.0801 - Klasse | 39121529 |
