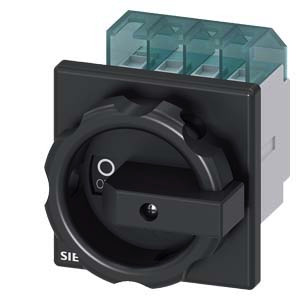

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit Drehantrieb nach DIN EN 60 204-1.
Abschließbar in 0-Stellung mit max. 3 Vorhängeschlössern.
Schutzart Frontseite IP 65, Vierlochbefestigung, Betätigungselement schwarz SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Lasttrennschalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Abschließbar in 0-Stellung mit max. 3 Vorhängeschlössern.
Schutzart Frontseite IP 65, Vierlochbefestigung, Betätigungselement schwarz SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A, Betriebsleistung / bei AC-23 A bei 400V: 7,5 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Lasttrennschalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie. Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen. Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar. Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Merkmale
| Breite | 67 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Bemessungsdauerstrom Iu | 16 A |
| Verriegelbar | ja |
| Ausführung als Hauptschalter | ja |
| Ausführung als Sicherheitsschalter | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 8 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 6 kW |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 0.34 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 16 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 16 A |
| Schutzart (IP), frontseitig | IP65 |
| Kurzbeschreibung | SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 16 A |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Farbe des Betätigungselements | schwarz |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
| Höhe | 84 mm |
| Tiefe | 93 mm |
| Breite in Teilungseinheiten | 3 |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Schutzart (NEMA) | sonstige |
