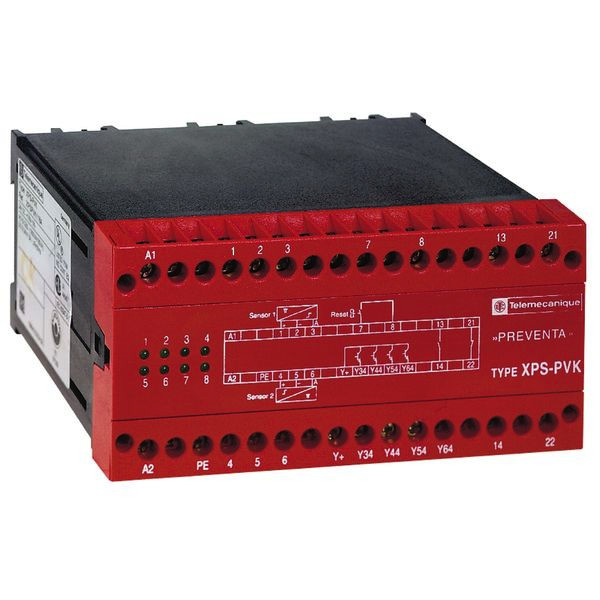

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01514014
SCHNEIDER ELECTRIC XPSPVK3784 VENTILÜBERWACHUNG 230V AC

XPSPVK3784 3389110727951 XPSPVK3784
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
9 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Preventa Sicherheitsrelais XPS. Sicherheitsbaustein zur dynamischen Überwachung von Pressensicherheitsventilen an mechanischen Pressen, bei der die Überwachung von Kupplungs- und Bremssteuerungen dynamisch erfolgen muss. Die Ansteuerung der Kupplungs-/Bremssteuerung wird in der Regel durch ein Doppel-Magnetventil vorgenommen, das die Funktion von zwei spearaten Ventilen in einem Gehäuse bereitstellt. Dieser Sicherheitsbaustein überprüft an 3 Punkten des Hubzyklus die ordnungsgemäße Funktion des Sicherheitsvenils: oberer Totpunkt, Übernahmepunkt und Hubende. Die Versorgungsspannung beträgt 230 VAC.

Merkmale

Breite 152 mm
Verpackungseinheit 1
Verpackungseinheit 9
Gewicht 1,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Ausführung Grundgerät
Höhe 73 mm
Tiefe 118 mm
Mit Zulassung nach UL ja
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet 4
Ausführung des elektrischen Anschlusses Schraubanschluss
Tragschienenmontage möglich ja
Sicherheitstyp nach IEC 61496-1 1
Geeignet zur Überwachung von Ventilen ja
Performance Level nach EN ISO 13849-1 Level e
Stoppkategorie nach IEC 60204 sonstige
Auswertung der Eingänge einkanalig oder ein- und zweikanalig
Rückfallverzögerung 0 - 0.04 s
SIL nach IEC 61508 3
Mit TÜV-Zulassung ja
Kurzbeschreibung Sicherheitsbaustein, dynamische Pressenventilüberwachung, 230VAC
Leistungsaufnahme 16 W
Spannungsart der Versorgungsspannung AC
Spannungsart der Betriebsspannung AC
Versorgungsspannung bei AC 50 Hz 230 - 230.0 V
Versorgungsspannung bei AC 60 Hz 230 - 230.0 V
Betriebsspannung bei AC 50 Hz 230 - 230.0 V
Betriebsspannung bei AC 60 Hz 230 - 230.0 V
