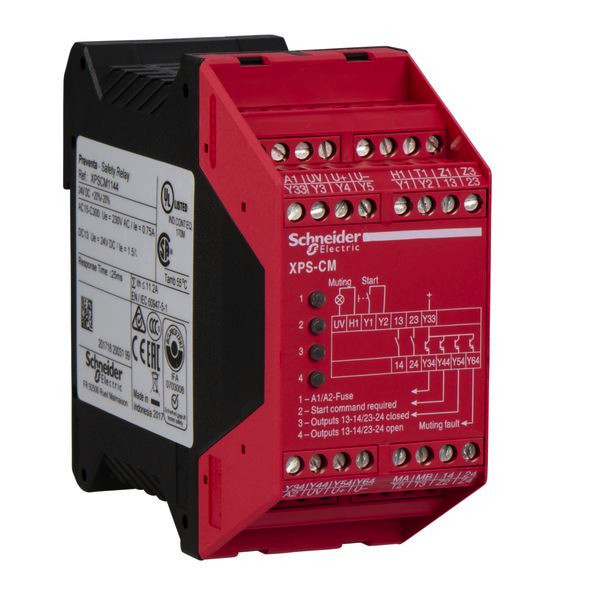

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01576576
SCHNEIDER ELECTRIC XPSCM1144P Lichtschrankenüberwachungsrel

XPSCM1144P 3389110274134 XPSCM1144P
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
20 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Preventa Sicherheitsrelais XPS. Dieses Sicherheitsrelais dient zum Aufbau einer Muting-Funktion mittels Einweg-Lichtschranken mit Testeingang und den zugehörigen Mutingsensoren. Das Gerät erfüllt die Anforderungen des Sicherheitsniveaus bis PL c in Kategorie 2 und SIL 1. Für Sicherheitsstromkreise stehen zwei Relaisschliesserkontakt und zur Meldung vier Transistorausgänge zur Verfügung. Vier LEDs zeigen den Zustand an. Die Montage erfolgt auf der Hutschiene. Der Leitungsanschluss per abziehbarer Schraubklemmen und die Versorgungsspannung beträgt 24 VDC.

Merkmale

Breite 45 mm
Verpackungseinheit 1
Verpackungseinheit 20
Gewicht 0,41
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Ausführung Grundgerät
Höhe 99 mm
Tiefe 114 mm
Mit abnehmbaren Klemmen ja
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet 2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet 2
Ausführung des elektrischen Anschlusses Schraubanschluss
Tragschienenmontage möglich ja
Mit Mutingfunktion ja
Sicherheitstyp nach IEC 61496-1 1
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen ja
Performance Level nach EN ISO 13849-1 Level c
Stoppkategorie nach IEC 60204 sonstige
Auswertung der Eingänge sonstige
Rückfallverzögerung 0 - 60.0 s
SIL nach IEC 61508 1
Kurzbeschreibung Sicherheitsbaustein Muting für Einstrahl-Lichtschranken, 24 VDC, abziehb
Leistungsaufnahme 1.1 W
Steuerspannung 1 24 - 24.0 V
Steuerspannung 2 24 - 24.0 V
Steuerspannungsart 1 DC
Steuerspannungsart 2 DC
Spannungsart der Versorgungsspannung DC
Spannungsart der Betriebsspannung DC
Bemessungsschaltstrom 1.1 A
Versorgungsspannung bei DC 24 - 24.0 V
Betriebsspannung bei DC 24 - 24.0 V
eClass 11.0 - Klasse 27371819
UNSPSC 14.0801 - Klasse 39122300
