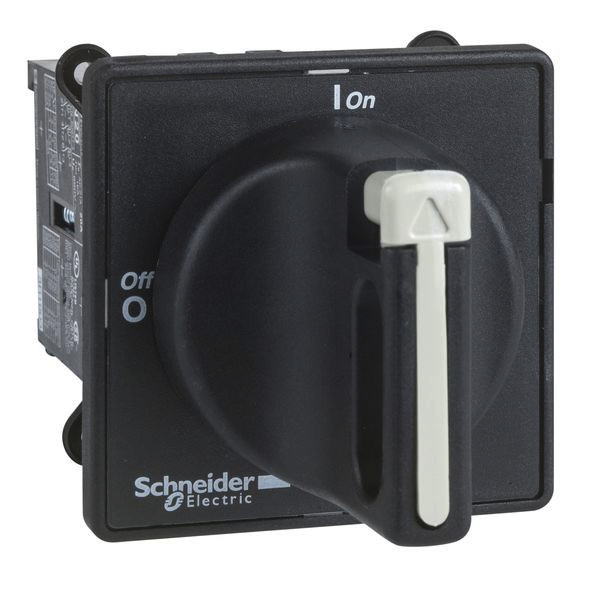

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01572736
SCHNEIDER ELECTRIC VBDN20 Hauptschalter, D=22.5mm, 3p, 690V

VBDN20 3389110759891 VBDN20
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
24 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

VBDN20 ist ein 3-poliger TeSys Vario-Lasttrennschalter für die Hauptschaltung in Motoranwendungen 5. 5kW@400V AC-23. Er besteht aus einem VZ20 Vario-Schalterkörper und einem abschließbaren schwarz/grauen Antrieb, der mit einer einzigen Befestigung an der Tür montiert werden kann. Es gewährleistet einen IP65-Schutz für die Montage. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium konform (RoHs/Reach).

Merkmale

Breite 60 mm
Polzahl 3
Verpackungseinheit 1
Verpackungseinheit 24
Gewicht 0,18
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsdauerstrom Iu 20 A
Bedingter Bemessungskurzschlussstrom Iq 6 kA
Schutzart (IP), frontseitig IP65
Verriegelbar ja
Anschlussart Hauptstromkreis Schraubanschluss
Ausführung des Betätigungselements kurzer Drehgriff
Ausführung als Hauptschalter ja
Ausführung als Wartungs-/Reparaturschalter ja
Bemessungsbetriebsleistung bei AC-23, 400 V 5.5 kW
Geeignet für Frontbefestigung Zentral ja
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Gerätebauart Einbaugerät Festeinbautechnik
Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW
Bemessungsbetriebsspannung 690 - 690.0 V
Anzahl der Schalter 1
Bemessungskurzzeitstromfestigkeit Icw 0.14 kA
Farbe des Betätigungselements schwarz
Bemessungsdauerstrom bei AC-21, 400 V 20 A
Bemessungsdauerstrom bei AC-23, 400 V 11 A
Kurzbeschreibung Hauptschalter, D=22,5mm, 3p, 690V AC, 25A, Griff schwarz abschließbar
Höhe 60 mm
Tiefe 123.5 mm
eClass 11.0 - Klasse 27371403
UNSPSC 14.0801 - Klasse 39121601
