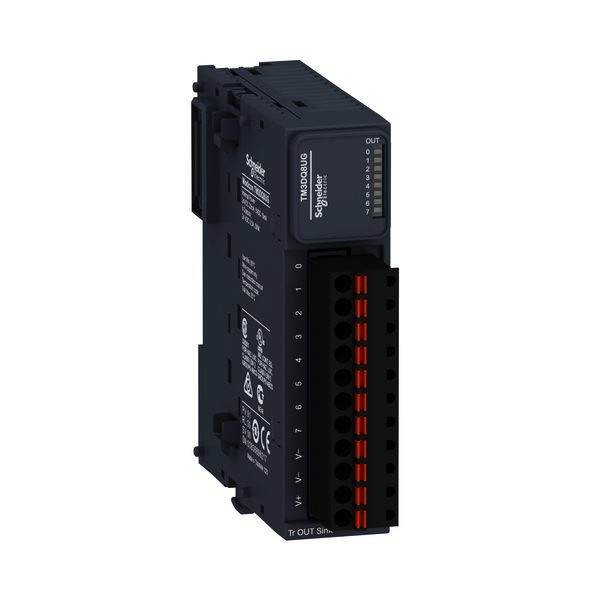

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

03583464
SCHNEIDER ELECTRIC TM3DQ8UG Modul TM3, 8Ausgänge, NPN-Trans

TM3DQ8UG 3606480611575 TM3DQ8UG
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
9 ST Menge übernehmen
144 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 8 digitale Ausgänge. E/A-Kanäle mit 24VDC Ausgangsspannung. Die digitalen Ausgänge sind als Sink-Transistor (0,5A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Federzugklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.

Merkmale

Breite 27.4 mm
Verpackungseinheit 1
Verpackungseinheit 9
Verpackungseinheit 144
Gewicht 0,23
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369085
Höhe 90 mm
Tiefe 84.6 mm
Anzahl der digitalen Ausgänge 8
Verzögerungszeit bei Signalwechsel 0.45 ms
Art der Eingangsspannung AC/DC
Ausgangsstrom 0.5 A
Kurzschlussschutz, Ausgänge vorhanden ja
Art des Digitalausgangs Transistor
Ausführung des elektrischen Anschlusses Federzuganschluss
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Performance Level nach EN ISO 13849-1 ohne
Versorgungsspannung bei DC 24 - 24.0 V
Zulässige Spannung am Ausgang 19.2 - 28.8 V
Art der Ausgangsspannung AC/DC
Spannungsart der Versorgungsspannung AC
SIL nach IEC 61508 ohne
Leistungsaufnahme 2.5 W
Kurzbeschreibung Digitales Ausgangsmodul, Modicon TM3, 8 Ausgänge, 24 VDC, Sink Transistor, Federzugklemmen
