Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

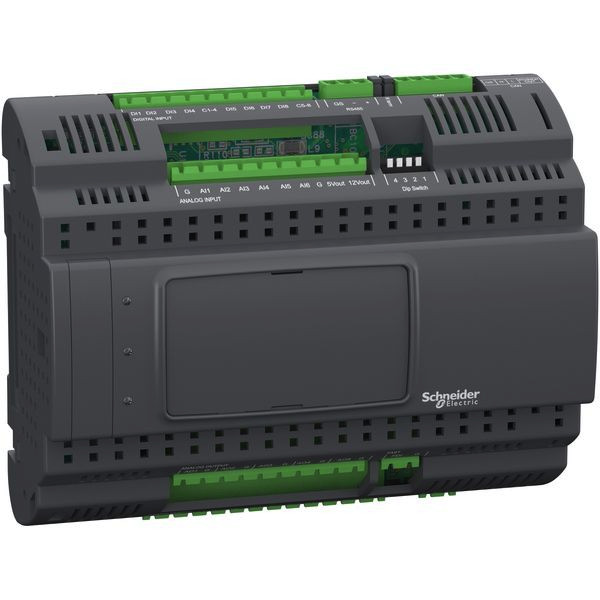

E/A-Erweiterungsmodul für Modicon M171/M172 SPS-Steuerungen. Das Modul verfügt über insgesamt 27 integrierte E/A, davon 9 digitale und 6 konfigurierbare (U/I/T/DE) analoge Eingänge, 7 digitale und 5 konfigurierbare (U/I) analoge Ausgänge. Die Spannungsversorgung erfolgt über 24 VAC / 24 VDC. Die digitalen Ausgänge sind als Relais (SPST, 3A / 230VAC / SPDT, 5A / 230 VAC) ausgeführt. Die Anschlüsse erfolgen mittels abnehmbaren Schraubklemmleisten (nicht im Lieferumfang enthalten). Montage auf 35mm Hutschiene. Zertifiziert nach CE, cURus (UL recognized), CSA, EAC.
Merkmale
| Breite | 140 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 0,47 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 110 mm |
| Tiefe | 61.6 mm |
| Anzahl der digitalen Eingänge | 9 |
| Anzahl der digitalen Ausgänge | 7 |
| Anzahl der analogen Eingänge | 6 |
| Anzahl der analogen Ausgänge | 5 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Performance Level nach EN ISO 13849-1 | ohne |
| Versorgungsspannung bei AC 50 Hz | 24 V |
| Versorgungsspannung bei AC 60 Hz | 24 V |
| Versorgungsspannung bei DC | 24 - 48 V |
| SIL nach IEC 61508 | ohne |
| Verzögerungszeit bei Signalwechsel | 200 ms |
| Ausgangsspannung am digitalen Ausgang | 240 V |
| Zulässige Spannung am Eingang | 0 - 24 V |
| Kurzbeschreibung | E/A-Erweiterungsmodul, Modicon M171/M172, 27 E/A, 24 VAC/DC |
| eClass 11.0 - Klasse | 27242207 |
| UNSPSC 14.0801 - Klasse | 32151601 |
| Eingangsstrom bei Signal 1 | 0.5 mA |
| Art der Eingangsspannung | DC |
| Ausgangsstrom am digitalen Ausgang | 8 A |
| Analogeingang, Strom | ja |
| Analogeingang, Spannung | ja |
| Analogeingang, Widerstandsthermometer | ja |
| Analogeingangssignal konfigurierbar | ja |
| Analogausgang, Strom | ja |
| Analogausgang, Spannung | ja |
| Analogausgangssignal konfigurierbar | ja |
| Auflösung der Analogeingänge | 13 Bit |
| Auflösung der Analogausgänge | 13 Bit |
| Art des Digitalausgangs | Relais |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Art der Ausgangsspannung | AC |
