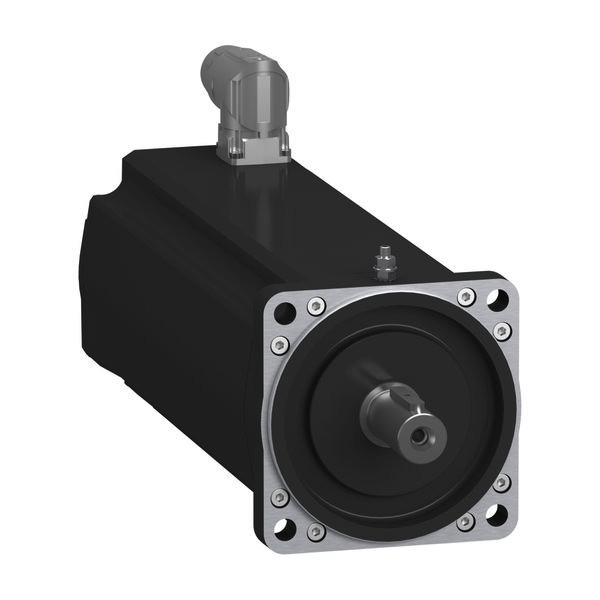

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

04608777
SCHNEIDER ELECTRIC SH31003P1AF4000 AC-Servo, SH3, 100 mm, 8

SH31003P1AF4000 3606481804532 SH31003P1AF4000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

SH3-Servomotor für Lexium 52 & Lexium 62. Synchronmotor, niedriges Trägheitsmoment. Baugröße 100 mm - Nennleistung <=2560 W. Moment Dauerstillstand/Spitze 8,0/28,3 Nm. Drehzahl Nenn/Max <=4800/6000 U/min. Wellenende mit Passfeder in IP54 - Gehäuse IP65. Singelturn Encoder DSL, SinCos, 18x1024. keine Haltebremse und Wellendurchmesser von 19 mm. Anschluss mit 1 Kabel, 90° gewinkelt, drehbar. 2x M23.

Merkmale

Schutzart (IP) IP65
Spannungsart AC
Polzahl 4
Werkstoff des Gehäuses sonstige
Verpackungseinheit 1
Gewicht 8,9
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung sonstige
Bemessungsspannung 230 V
Anzahl der Phasen 3
Bauform sonstige
Bemessungsfrequenz 50 - 60.0 Hz
Betriebstemperatur -15 - 120.0 °C
Bemessungsdrehzahl bei Bemessungsfrequenz 6000 1/min
Bemessungsleistung bei Bemessungsfrequenz 1.47 kW
Belastungszyklus sonstige
Kippmomentverhältnis 28.3
Intrinsische Sicherheit (IS) ohne
Kühlmethode sonstige
Ausführung Wellenende sonstige
Motor-Energieeffizienzklasse sonstige
Isolationsklasse nach IEC sonstige
Nenndrehmoment 7 Nm
Kurzbeschreibung AC-Servo, SH3, 100 mm, 8,0 nm, Passfeder IP54/IP65, DSL Singleturn 18 B/U, 2x M23, Bremse
eClass 11.0 - Klasse 27029090
UNSPSC 14.0801 - Klasse 26101100
