Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01916463

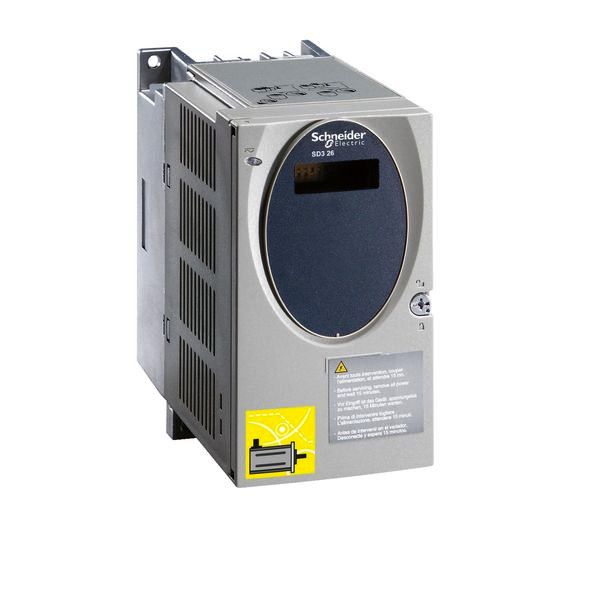

SCHNEIDER ELECTRIC SD326DU68S2 Schrittmotorverstärker - SD3

SD326DU68S2 3389119224345 SD326DU68S2
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
33 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Schrittmotorverstärker der Reihe Lexium SD326. Der SD326 ist ein universell einsetzbarer Schrittmotorverstärker. In Kombination mit ausgewählten 3phasigen Schrittmotoren entsteht ein sehr kompaktes und leistungsfähiges Antriebssystem. Sollwerte werden typischerweise von einer übergeordneten SPS oder einem Motion Controller vorgegeben und überwacht. Dieser Verstärker verfügt über eine Puls/Richtungsschnittstelle ohne Drehzahlüberwachung. Der Spitzenstrom beträgt bis zu 6,8 A. Die Versorgungsspannung ist umschaltbar zwischen 115/230 VAC und ein EMV-Filter ist integriert.

Merkmale

Schutzart (IP) IP20
Breite 72 mm
Verpackungseinheit 1
Verpackungseinheit 33
Gewicht 1,24
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85044090
Höhe 145 mm
Tiefe 140 mm
Mit Bedienelement ja
Unterstützt Protokoll für sonstige Bussysteme ja
Netzspannung 100 - 240.0 V
Netzfrequenz 50/60 Hz
Art des Umrichters sonstige
Ausgangsphasenzahl 3
Eingangsphasenzahl 1
Einsatz im Industriebereich zulässig ja
Einsatz im Wohn- und Gewerbebereich zulässig ja
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 0.42 kW
Nennausgangsstrom I2N 6.8 A
Max. Ausgangsfrequenz 200000 Hz
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 0.42 kW
Relative symmetrische Netzspannungstoleranz 10 %
Relative symmetrische Netzfrequenztoleranz 5 %
Anzahl der digitalen Eingänge 6
Anzahl der digitalen Ausgänge 2
Anzahl der analogen Eingänge 3
Anzahl der analogen Ausgänge 1
Anzahl der HW-Schnittstellen seriell RS-422 1
Max. Ausgangsspannung 24 V
Kurzbeschreibung Schrittmotorverstärker Lexium SD326, 6,8 A, Puls/Richtung, 115/230 V
eClass 11.0 - Klasse 27023101
UNSPSC 14.0801 - Klasse 39121007
