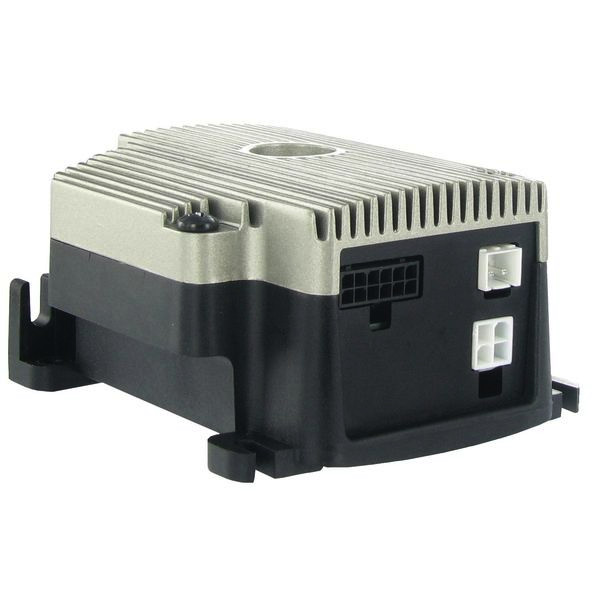

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01916457
SCHNEIDER ELECTRIC SD215DU50C Lexium Sd2 Schrittmotorv. 5A,

SD215DU50C 3606480190384 SD215DU50C
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
8 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Lexium SD2 Motion Control Schrittmotorverstärker Zur Ansteuerung der zweiphasigen BRS2-Schrittmotoren stehen die SD2-Schrittmotorverstärker zur Verfügung. Das hohe Drehmoment sowie niedrige Drehzahl des Verstärkers ermöglichen insbesondere Anwendungen im Bereich der Kurzstreckenpositionierungen. Das hohe Haltemoment im Stillstand reduziert ferner die Implementierungskosten bei Pick-and-Place-Anwendungen. Dieser Schrittmotorverstärker verfügt über eine Schnittstelle für Puls/Richtung (P/D) und einen Spitzenausgangsstrom von 5 A. Die Versorgungsspannung beträgt 24-48 VDC.

Merkmale

Schutzart (IP) IP20
Breite 76 mm
Verpackungseinheit 1
Verpackungseinheit 8
Gewicht 0,24
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85044090
Netzspannung 24 - 48.0 V
Netzfrequenz 50/60 Hz
Art des Umrichters sonstige
Max. Ausgangsfrequenz 200000 Hz
Nennausgangsstrom I2N 5 A
Höhe 54 mm
Tiefe 99 mm
Ausgangsphasenzahl sonstige
Eingangsphasenzahl sonstige
Relative symmetrische Netzspannungstoleranz 10 %
Relative symmetrische Netzfrequenztoleranz 5 %
Anzahl der digitalen Eingänge 6
Anzahl der digitalen Ausgänge 2
Anzahl der analogen Eingänge 3
Anzahl der analogen Ausgänge 1
Max. Ausgangsspannung 30 V
Kurzbeschreibung Schrittmotorverstärker Lexium SD215 - Impuls/Richtung - Strom 5A - 24-48VDC
eClass 11.0 - Klasse 27023101
UNSPSC 14.0801 - Klasse 39121007
